Требования к пространству для эффективной дробилки пластика

Управляющие предприятиями и операторы заводов по переработке отходов часто сталкиваются с досадными узкими местами в работе. Они вкладывают значительные средства в высокопроизводительное оборудование для переработки отходов. Однако на этапе установки они понимают, что заводской цех не был спланирован должным образом для его размещения. Перемещение тяжелого промышленного оборудования после его первоначального размещения обходится не только дорого. Это нарушает производственные графики и ставит под угрозу структурную целостность оборудования.

Эффективная система грануляции делает значительно больше, чем просто сокращение пластиковых отходов до управляемого повторного измельчения. Он работает как бьющееся сердце линии по переработке отходов. Для функционирования на пиковой мощности требуется стратегическое физическое присутствие. В этой зоне необходимо учитывать непрерывную подачу материала, достаточную вентиляцию двигателя, регулярное обслуживание лезвий и строгие протоколы безопасности работников. Без точного пространственного планирования даже самое современное оборудование страдает от снижения производительности и частых механических перегревов.

Это подробное руководство представляет собой объективную схему планирования объекта. Ниже мы рассмотрим точную площадь, рабочие зазоры и передовые методы планировки, которые вы должны оценить, прежде чем интегрировать новую машину для дробления пластика в вашу производственную среду.

Ключевые выводы для проектировщиков объектов

• Статическое и динамическое пространство. Физические размеры шасси машины составляют лишь часть общей необходимой площади. Оставшаяся площадь обязательна для погрузочно-разгрузочных работ, безопасности оператора и доступа для технического обслуживания.
• Зазор имеет решающее значение: для промышленных устройств требуется зазор минимум 1,5 метра со всех активных сторон, чтобы обеспечить безопасную замену экрана и предотвратить тепловую перегрузку двигателя.
• Интеграция рабочих процессов. Эффективное планирование компоновки должно точно рассчитывать линейную площадь расположенных выше по потоку автоматических подающих конвейеров и последующих пневматических сборных силосов.
• Вертикальное пространство имеет значение: гидравлические бункеры большой емкости и использование мостовых козловых кранов для снятия тяжелых роторов требуют определенной минимальной высоты потолка.

Промышленный сдвиг в сторону высокоплотной обработки

Прежде чем углубляться в конкретные измерения, мы должны признать серьезный пространственный сдвиг в секторе переработки. Премии в сфере промышленной недвижимости растут во всем мире. Следовательно, руководители заводов отказываются от разросшихся и неорганизованных планировок. Текущая инженерная тенденция в значительной степени склоняется к вертикально интегрированным системам и модульной двухэтапной обработке. Предприятия максимизируют пропускную способность на квадратный метр за счет использования верхнего пространства для силосов и внедрения компактных L-образных конвейерных переходов. Такой подход уравновешивает потребность в более высокой производительности со строгим соблюдением современных требований безопасности на рабочем месте.

Почему пространственное планирование важно для эффективности обработки данных

Внедрение промышленного оборудования для уменьшения габаритов требует большего, чем просто поиск пустого угла в заводском цехе. Окружающая пространственная среда напрямую влияет на механическую долговечность и безопасность труда.

Максимизация пропускной способности и эффективности мощности двигателя

Промышленное дробильное оборудование основано на электродвигателях с высоким крутящим моментом. Они часто варьируются от 30 кВт до более 110 кВт в зависимости от применения. Во время непрерывной работы мощные двигатели генерируют огромную тепловую энергию. Когда машину помещают в тесное пространство или устанавливают впритык к несущей стене, поток окружающего воздуха резко ограничивается.

Отсутствие вентиляции препятствует надлежащему рассеиванию тепла. Поскольку температура окружающей среды вокруг корпуса двигателя резко возрастает, риск тепловой перегрузки возрастает в геометрической прогрессии. Система часто вынуждена преждевременно отключаться, чтобы защитить обмотки статора. Большой пространственный зазор обеспечивает постоянное пассивное воздушное охлаждение. Следовательно, двигатель работает комфортно в пределах заданных температурных параметров. Помимо контроля температуры, ограниченное пространство неизбежно создает узкие места при подаче материала. Представьте себе оператора вилочного погрузчика, который изо всех сил пытается доставить стандартный ящик с материалами в узкий проход. В результате время простоя напрямую снижает расчетную почасовую производительность.

Безопасность и соответствие требованиям на крупных объектах

Правила техники безопасности на рабочем месте требуют наличия свободных и беспрепятственных проходов вокруг движущегося оборудования. Соблюдение норм охраны труда не подлежит обсуждению при установке высококинетического оборудования.

Точки защемления, вращающиеся приводные ремни и потенциальная возможность отдачи материала требуют четко обозначенных зон безопасности. Операторы должны иметь немедленный доступ к путям аварийного выхода, не спотыкаясь о контейнеры с материалами. Более того, если в режущей камере произойдет серьезное заклинивание, обслуживающему персоналу потребуется достаточное пространство сбоку для безопасного выполнения процедур блокировки и маркировки. Им нужна устойчивая площадка, чтобы открывать тяжелые стальные панели доступа и безопасно работать с пневматическими инструментами.

Площадь ядра и операционное пространство

При оценке спецификаций оборудования группы закупок часто допускают критическую ошибку. Они используют точные размеры машины в качестве требования к пространству своего предприятия. Чтобы оптимизировать производственный цех, необходимо различать статический след и динамический след деятельности.

Физические размеры оборудования

Статический след относится к буквальным физическим размерам оборудования. Это представляет собой абсолютную минимальную площадь пола, которую занимает шасси в выключенном и полностью изолированном состоянии.

Для сравнения: компактный гранулятор, предназначенный для литьевого формования вне пресса, может иметь статические размеры всего 1,5 на 1,5 метра. Напротив, централизованные промышленные предприятия гораздо крупнее. Высокопроизводительные машины, предназначенные для обработки толстостенных пластиков, легко превышают статическую площадь 4,0 на 5,0 метров. Они весят несколько тонн и требуют железобетонных фундаментов.

Требуемые разрешения для операторов и погрузочно-разгрузочных работ

Динамический след охватывает статическую машину и окружающие ее пространственные зоны, необходимые для непрерывной работы технологической линии. Эта жизненно важная зона включает в себя радиусы поворота вилочных погрузчиков, эргономичные зоны стояния оператора и временные площадки для мусорных баков.

Передовая инженерная практика настоятельно рекомендует поддерживать рабочий зазор не менее 1,5 метров как в точках подачи, так и в точках разгрузки. Если сырье доставляется на стандартных промышленных поддонах, вилочному погрузчику необходим определенный угол подхода. Это обеспечивает безопасную доставку груза к подающему механизму без столкновений с шасси и опасности для находящихся рядом рабочих.

Ключевые факторы, влияющие на ваши требования к пространству

Нет двух одинаковых заводов по переработке отходов. Фактическая площадь, необходимая для эффективной установки, сильно колеблется в зависимости от нескольких рабочих переменных и вариантов конфигурации.

Размер машины, пропускная способность и мощность

Существует прямая и неизбежная корреляция между пропускной способностью и физическим размером. Машина, рассчитанная на обработку 300 килограммов в час, имеет относительно компактную режущую камеру и узкое загрузочное отверстие. И наоборот, масштабирование до устройства, обрабатывающего 2000 килограммов в час, требует массивного ротора. Для этого также требуется значительно более широкая режущая камера и объемный бункер для предотвращения слипания материала. Естественно, по мере увеличения производительности площадь разгрузки должна расширяться, чтобы вместить огромный объем измельченного материала, выходящего из сортировочного сита.

Механизмы подачи: ручные и автоматизированные

Конкретный метод, используемый для введения необработанного пластика в камеру резки, радикально меняет требуемый план помещения.

Для подачи машины вручную или с помощью прямого погрузчика требуется менее прочная инфраструктура с болтовым креплением. Однако для подготовки материала требуется гораздо больший динамический след. Работникам требуется выделенное место для бункеров для сырья, сортировочных столов и безопасных стоячих платформ.

С другой стороны, интеграция автоматизированного наклонного конвейера оптимизирует трудозатраты и гарантирует постоянную скорость подачи. Тем не менее, это экспоненциально увеличивает требования к линейному пространству. Чтобы предотвратить падение пластиковых отходов назад, наклонный конвейер обычно работает под максимальным углом от 25 до 30 градусов. Если приемный бункер расположен на высоте 2,5 метра от земли, наклон в 30 градусов требует более 4,3 метра горизонтальной площади исключительно для конвейерной ленты.

Системы сброса и сбора

После гранулирования материала его необходимо быстро эвакуировать. Контейнеры для сбора самотеком, расположенные непосредственно под машиной, экономят пространство, но требуют постоянной замены вручную. Это неизбежно приводит к простою производства.

В высокоэффективных установках используются пневматические вентиляторы и циклонные силосы для автоматической транспортировки измельченного материала из режущей камеры. В то время как самому вентилятору может потребоваться лишь дополнительный квадратный метр рядом с шасси, соответствующий циклонный силос и станция расфасовки требуют значительного вертикального пространства. Они часто превышают 4–5 метров в высоту и должны быть учтены в архитектурном плане ниже по течению.

Допуски по техническому обслуживанию и технике безопасности для тяжелонагруженного оборудования

Время простоя оборудования является важнейшим показателем в управлении объектом. Если не выделить место для текущего обслуживания, стандартная двухчасовая замена лезвия может превратиться в рабочий кошмар, занимающий целый день.

Замена лезвия и доступ к очистке экрана

Регулярные задачи обслуживания требуют значительного физического доступа. При обслуживании сверхмощной дробилки для пластмасс механикам необходимо достаточно места для маневра. Загрузочный бункер обычно слишком тяжел, чтобы его можно было перемещать вручную, и его приходится откидывать назад с помощью встроенных гидравлических цилиндров. Это механическое действие требует значительного вертикального зазора для полного открытия камеры.

Кроме того, техническим специалистам требуется боковое пространство вокруг машины для безопасной работы с тяжелыми пневматическими гайковертами ударного действия, динамометрическими инструментами и подъемными подъемниками. Если механику приходится неловко балансировать тяжелый инструмент, потому что несущая стена находится всего в нескольких дюймах от него, процесс технического обслуживания становится эргономически опасным и невероятно неэффективным.

Вентиляция и пространство для охлаждения двигателя

Уменьшение промышленных размеров генерирует огромную кинетическую энергию. Это приводит к сильному шуму и нагреву. Чтобы соблюдать ограничения по воздействию профессионального шума, на предприятиях часто устанавливают звуконепроницаемые кожухи вокруг оборудования. Эти конструкции легко увеличивают площадь установки машины на 0,5–1,0 метра с каждой стороны.

Кроме того, между корпусом двигателя и стенами объекта должен сохраняться обязательный зазор. Это позволяет охлаждающим вентиляторам всасывать свежий окружающий воздух. Машина, расположенная вплотную к углу, перерабатывает отработанный горячий воздух. Это приводит к быстрому перегреву и катастрофическому выходу из строя электрооборудования.

Требования к пространству для конкретной модели и инженерный выбор

Выбор правильного оборудования требует соответствия архитектурного проекта машины пространственным ограничениям вашего предприятия и конкретным потокам материалов. Различные структурные профили требуют совершенно разных стратегий компоновки. Мы можем изучить конкретные инженерные решения, чтобы понять эти требования.

Специализированные агрегаты для широких профилей

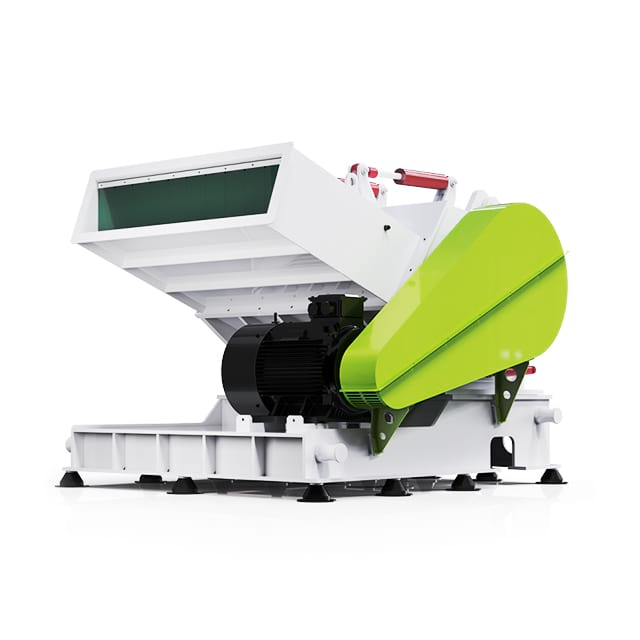

Определенные потоки материалов требуют весьма специфической геометрии подачи. Например, специализированная дробилка пластика, предназначенная для широких термоформованных листов, автомобильных дверных панелей или больших поддонов, имеет горизонтально расширенное загрузочное отверстие. Серия DYPS-T специально разработана для обработки таких широких профилей без предварительной резки.

Поскольку бункер значительно шире, чем у стандартных моделей, эти специализированные агрегаты требуют гораздо большей горизонтальной площади. Руководители предприятий должны убедиться, что зона подготовки непосредственно перед машиной достаточно широка, чтобы можно было беспрепятственно перемещать эти большие, неуклюжие панели.

Крупномасштабные установки для экструдированных пластмасс

Обработка толстостенных труб из ПВХ или ПЭ представляет собой уникальные пространственные задачи. Для измельчения длинных экструдированных профилей требуется массивное линейное пространство для подачи. Серия DYPS-G создана специально для тяжелых труб и оснащена прочной камерой дробления, способной обрабатывать трубы диаметром от 160 мм до 1200 мм.

Площадь подготовки перед загрузочным отверстием должна быть равна или превышать максимальную длину обрабатываемых труб. Если предприятие планирует обрабатывать трубы длиной 6 метров, оно должно выделить не менее 6–7 метров совершенно свободного, беспрепятственного линейного пространства непосредственно перед машиной, чтобы обеспечить безопасную горизонтальную подачу.

Лучшие практики по планировке помещений и оптимизации рабочих процессов

Стратегическая планировка объекта выходит за рамки простого размещения машин в помещении. Он включает в себя разработку наиболее эффективного пути доставки материала от погрузочной платформы до станции окончательной упаковки.

Создание линейной и U-образной технологической линии

Архитектурная форма вашего здания должна определять расположение технологической линии. Линейные планировки лучше всего подходят для длинных и узких промышленных зданий. Сырье поступает на один конец, проходит прямо через этапы измельчения и дробления и выходит в виде готового продукта на противоположном конце. Это сводит к минимуму поперечный поток материала, но требует значительной длины здания.

П-образные планировки оптимальны для квадратных или широких зданий. Путь обработки материала изгибается сам по себе. Это централизует движение вилочных погрузчиков и оптимизирует складскую логистику, сохраняя отгрузку и приемку в одной и той же зоне.

Перспективное масштабирование вашего предприятия

Промышленная переработка отходов является быстрорастущим сектором. Передовые инженерные практики рекомендуют оставлять пространственный буфер от 10 до 15 процентов при первоначальном планировании планировки. Это нераспределенное пространство гарантирует, что ваш объект сможет вместить будущие обновления. Со временем вы можете установить двигатели большей мощности, интегрировать усовершенствованные автоматизированные сортировочные конвейеры или добавить дополнительные акустические кожухи. Пространственный буфер позволяет выполнять эти обновления без необходимости полного демонтажа существующей технологической линии.

Заключение и следующие шаги

Эффективная линия по переработке пластика надежна настолько, насколько надежна среда, в которой она работает. Правильное планирование пространства предотвращает дорогостоящие узкие места в эксплуатации, снижает перегрев двигателя и устраняет серьезные угрозы безопасности. Выйдя за рамки базовой спецификации и точно измерив динамическое трехмерное пространство, вы обеспечите бесперебойную и прибыльную работу. Сюда входит расчет высоты потолка и радиусов поворота погрузчика.

Прежде чем делать капитальные вложения, мы настоятельно рекомендуем покупателям проконсультироваться со специалистами по оборудованию для получения индивидуальных макетов САПР. Команда инженеров Jwell проводит профессиональный пространственный анализ, чтобы помочь вам найти идеальное оборудование, специально адаптированное к вашим уникальным пространственным требованиям и требованиям к производительности. Ознакомьтесь с полным спектром решений Jwell для создания высокоэффективного и перспективного предприятия по переработке мусора.

Часто задаваемые вопросы

Какой зазор я должен оставить между стеной и моим оборудованием?

Обычно для базовой вентиляции и текущего обслуживания рекомендуется расстояние не менее 1 метра. Тем не менее, 1,5 метра — идеальный стандарт для крупных промышленных установок, обеспечивающий безопасный доступ для технических специалистов и оптимальное охлаждение двигателя.

Имеет ли значение высота потолка при установке оборудования для уменьшения габаритов?

Абсолютно. Многие тяжелые машины требуют, чтобы бункер открывался вверх с помощью гидравлических систем для обслуживания отвала. Кроме того, на крупных предприятиях часто требуется место над головой, чтобы козловые краны могли поднимать тяжелые роторы из камеры резки во время капитального ремонта.

Могу ли я уменьшить требования к пространству, загрузив машину вручную?

Хотя удаление автоматических наклонных конвейеров действительно экономит физическое линейное пространство, вы должны учитывать динамическую зону подготовки, необходимую для рабочих, сортировочных столов и бункеров для материалов. Во многих случаях зоны ручной подачи занимают столько же функционального пространства, сколько и конвейерная система.

Как спланировать место для установки обработки труб?

Обработка труб требует расширенного линейного пространства непосредственно перед загрузочным отверстием. Эта свободная зона должна быть равна или немного больше максимальной длины труб, которые вы собираетесь обрабатывать, чтобы обеспечить безопасную горизонтальную установку.

В чем разница между статическим и динамическим размером при планировании оборудования?

Статическая площадь — это физическая площадь, которую занимает машина в выключенном состоянии. Динамическая площадь включает в себя статическое пространство, а также рабочие зоны, необходимые для загрузки материала, доступа для обслуживания, безопасности работников и маневренности вилочного погрузчика.

Как плохая вентиляция влияет на производительность гранулятора?

Плохая вентиляция удерживает тепло вокруг электродвигателя с высоким крутящим моментом. Отсутствие воздушного потока приводит к превышению температурных пределов двигателя, вызывая автоматическое отключение для предотвращения повреждения обмотки статора. Это напрямую останавливает вашу производственную линию и снижает общую производительность.
