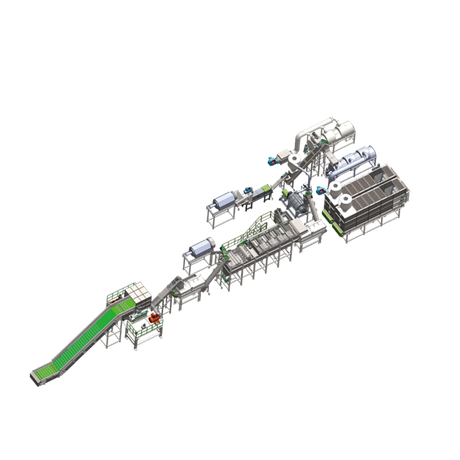

Схема завода по переработке пластика от сырья до готовой продукции

Рентабельность предприятия по переработке пластика достигается или теряется на начальном этапе проектирования предприятия, а не только за счет закупаемого оборудования. Операторы часто уделяют большое внимание техническим характеристикам отдельных машин, игнорируя при этом пространственную и логистическую структуру, соединяющую их. Фрагментированное планирование приводит к пространственным узким местам, чрезмерному потреблению энергии, перекрестному загрязнению и неэффективной обработке материалов между этапами обработки. Чтобы обеспечить отказоустойчивость предприятия, инженеры предприятия должны принять систематическую основу для проектирования непрерывной и масштабируемой схемы завода по переработке пластика . Хорошо спроектированный план этажа логически объединяет системы сортировки, мойки и экструзии, одновременно снижая ежедневные операционные риски. Планируя потоки материалов, линии коммуникаций и коридоры доступа для технического обслуживания с первого дня, руководители предприятий обеспечивают максимальное время безотказной работы и стабильное качество конечной продукции.

• Линейный и U-образный поток: динамика потока материала определяет эффективность занимаемой площади; выбор правильной компоновки предотвращает логистические узкие места между приемом грязного сырья и выпуском чистых окатышей.
• Модульность имеет решающее значение: для будущего требуется выделение пространственных буферов для модернизации отдельных компонентов, особенно на линиях мойки пластика и этапах экструзии.
• Интеграция инженерных сетей: очистку воды и распределение электроэнергии необходимо планировать одновременно с размещением оборудования, чтобы избежать дорогостоящей модернизации.
• Согласование поставщиков: партнерство с производителем комплексных линий для мойки пластика и специалистом по экструзии на ранних этапах проектирования обеспечивает бесшовную механическую и программную интеграцию.

Определение критериев успеха для компоновки вашего завода по переработке пластмасс

Успешный проект объекта опирается на строгие математические реалии, а не на грубые оценки. Основное ограничение всегда сводится к балансированию целевой пропускной способности и доступной площади. Переработка 10 000 тонн в год требует совершенно иной пространственной стратегии, чем мегазавод мощностью 50 000 тонн. Вы должны рассчитать точную площадь, необходимую не только для активного обрабатывающего оборудования, но и для хранения сырья, промежуточной буферизации и хранения готовой продукции. Мы всегда начинаем с сопоставления физических размеров самых крупных компонентов и двигаемся назад к более мелким вспомогательным блокам.

Вариативность исходного сырья сильно влияет на сложность компоновки. Предприятие по переработке использованных ПЭТ-бутылок на муниципальных предприятиях по вторичной переработке материалов (MRF) сталкивается с высоким уровнем загрязнения. Это требует обширной сортировки и агрессивных зон трения. И наоборот, завод, перерабатывающий потоки отходов постиндустриальной пленки ПЭВД с высокой однородностью, использует более короткую и более оптимизированную технологическую линию. Физическая длина вашей технологической линии увеличивается прямо пропорционально уровню загрязнения исходного материала. Вы должны учитывать эти переменные на раннем этапе разработки проекта.

Дизайн макета должен основываться на строгих спецификациях кормов. Независимо от того, готовите ли вы материал для механического гранулирования или передовых операций пиролиза, система должна надежно соответствовать строгим отраслевым пороговым значениям содержания влаги, пределов содержания ПВХ и загрязнения металлами. Если в вашей компоновке отсутствует необходимая площадь для адекватной термической сушки или вторичных вихретоковых сепараторов, вы не соответствуете этим спецификациям. Мы видим, как многие заводы испытывают трудности, потому что они недооценили пространство, необходимое для вторичной сортировки.

Сопоставьте макет в обратном направлении от желаемых выходных характеристик. Производство пищевых хлопьев rPET требует сегрегации в чистом помещении и современных этапов оптической сортировки. Производство готовых к экструзии гранул или сырых гранул для производителей пластмасс требует специального места для фильтрации расплава и бункеров для гомогенизации. Конечный продукт определяет необходимость проведения дополнительных этапов обеззараживания. Невозможно переоборудовать чистое помещение в грязное без серьезных нарушений.

Чтобы убедиться, что ваш макет соответствует всем критериям успеха, выполните следующие конкретные шаги планирования:

1. Рассчитайте общую необходимую площадь в квадратных футах на основе 3D-модели предлагаемого оборудования.
2. Выделите дополнительные 20 % площади для будущей модернизации оборудования и доступа для технического обслуживания.
3. Выделите отдельные зоны приема сырья, активной переработки и хранения готовой продукции.
4. Перед заливкой бетона нанесите на карту все коммуникации, включая высоковольтные электрические панели и линии водоснабжения.

Этап 1: прием сырья, логистика и предварительная обработка

Зона забора задает темп работы всего завода. Тяжелые транспортные грузовики требуют больших радиусов поворота, железобетонных мостов для взвешивания и специально отведенных разгрузочных площадок. Вы должны спланировать отдельные пути потока входящих отходов, чтобы избежать пробок между региональными муниципальными перевозчиками, сбрасывающими тюки, и промышленными поставщиками, доставляющими сыпучий лом. Перегруженный склад немедленно снижает ваши перерабатывающие мощности.

Зоны хранения тюков и контроля качества (КК) требуют строгой физической изоляции. Сырое, загрязненное сырье никогда не должно пересекаться с переработанными материалами. Создайте специальную зону контроля качества прямо на разгрузочной платформе для проверки влажности входящих тюков и чистоты полимеров. Если загрузка не соответствует спецификациям корма, немедленно поместите ее в карантин, не нарушая основной поток обработки. Мы используем окрашенные линии пола и физические барьеры для обеспечения соблюдения этих зон.

Механический размер и последовательность разделения воздуха требуют значительного вертикального и горизонтального зазора. При первоначальном разделении по размеру используются барабаны или дисковые сита для фильтрации мелкого мусора, такого как осколки стекла и грязь. После этого системы классификации воздуха, такие как ветровые сита или зигзагообразные воздухоотделители, удаляют легкие фракции, такие как бумага, этикетки и пленочная пленка, на ранних этапах процесса. Выделение достаточной площади для этих ранних стадий сепарации предотвращает износ последующего оборудования.

Инфраструктура автоматизированной сортировки требует точного структурного планирования. Баллистические сепараторы и оптические сортировщики ближнего инфракрасного диапазона (NIR) требуют большого вертикального зазора, прочных мезонинных конструкций и виброизолированных точек крепления. В то время как кабины ручной сортировки требуют климат-контроля и эргономичного пространства для рабочих, полностью автоматизированные мультисенсорные оптические сортировочные установки требуют обширной системы кабелей передачи данных и линий сжатого воздуха, подведенных непосредственно к сортировочным блокам. Вы должны тщательно спланировать эти инженерные маршруты.

Зоны измельчения и измельчения создают сильный шум, сильную вибрацию и выброс частиц в воздух. Первичные измельчители и влажные или сухие грануляторы должны располагаться на изолированных бетонных площадках. Внедрите стратегии смягчения компоновки, включая акустические кожухи, тяжелые гасители вибраций и централизованные системы пылеудаления, чтобы поддерживать безопасную и соответствующую требованиям рабочую среду. Мы всегда изолируем фундамент измельчителя от основной плиты здания, чтобы предотвратить повреждение конструкции.

Этап 2: Интеграция линии мойки пластика

Переход от сухой сортировки к влажной переработке требует фундаментального изменения в проектировании предприятий. Стадии мокрой грануляции и фрикционной промывки включают в себя высокоскоростное оборудование, работающее в суровых условиях. Физическая компоновка должна предусматривать трубопроводы непрерывной циркуляции воды, изолированные линии парового нагрева для баков горячей стирки и безопасно отдельные станции дозирования химикатов для каустической соды или моющих средств. Возможны протечки, поэтому дренаж в полу должен быть прочным и иметь правильный наклон.

Разделение плотности погружения и плавания требует значительного линейного пространства. В этих резервуарах полимеры отделяются по удельному весу, например, крышки из ПЭ/ПП удаляются от тонущих хлопьев ПЭТ. Стандартная длина резервуаров подходит для умеренно чистых потоков, но сильно загрязненные входные потоки требуют удлиненных резервуаров или двухступенчатых сепараторов. Вы должны обеспечить достаточное пространство проходов рядом с этими резервуарами, чтобы операторы могли контролировать механизмы скимминга и безопасно устранять засоры.

Термическая сушка и контроль влажности образуют мост между промывкой и экструзией. Центрифуги с механическим обезвоживанием удаляют объем воды, но циклоны термической сушки необходимы для достижения строгого порога влажности ниже 1%, необходимого перед экструзией. Излишняя влага вызывает сильную деградацию полимера и вспенивание в экструдере. Планировка должна предусматривать изолированные воздуховоды для горячего воздуха и достаточную вытяжную вентиляцию для управления огромной тепловой нагрузкой, создаваемой здесь.

Сотрудничество с надежным производителем линий для мойки пластика гарантирует, что вы получите подходящее оборудование для вашей конкретной площади. Оценивайте поставщиков на основе их способности предоставлять модульные планировки, соответствующие ограничениям вашего здания. Требуйте прозрачных показателей потребления воды и электроэнергии. Отдавайте предпочтение производителям, предлагающим интегрированные, предварительно протестированные модули фильтрации сточных вод, которые легко подключаются к основному контуру мойки.

Этап 3: Экструзия и система гранулирования пластика

Системы буферизации и подачи материала действуют как амортизаторы вашего предприятия. Вы не можете подавать хлопья непосредственно из линии мойки пластика в экструдер без буфера. Силосное хранилище, гравиметрические питатели и буферные бункеры обеспечивают постоянную и бесперебойную скорость подачи расплава. Если линия мойки останавливается для смены сита, буферный бункер продолжает работу экструдера, предотвращая простои и деградацию материала.

Секции фильтрации расплава и дегазации экструдера требуют специального пространственного планирования. Экструдерам с одинарной или двойной вентиляцией требуется свободное пространство над головой для установки вакуумного насоса и выхлопных труб. Лазерные фильтры непрерывного действия или двухпоршневые устройства смены сеток отфильтровывают остаточные микропримеси, такие как алюминиевая или бумажная пыль. Этим устройствам требуется боковое пространство, чтобы операторы могли безопасно выполнять замену сит, пока машина горячая. Не сжимайте зону экструзии.

Выбор правильной системы гранулирования пластика определяет площадь вашей зоны отделки. Грануляция стренги требует значительного линейного пространства для установки длинных водяных охлаждающих ванн и воздушных ножей перед резаками стренги. За ним легче следить визуально, но он занимает больше места. И наоборот, системы гранулирования под водой или с водяным кольцом занимают очень компактную площадь. Они полностью автоматизированы и идеально подходят для производства однородных гранул, хотя требуют места для контуров точного контроля температуры и блоков фильтрации воды.

Заключительные этапы включают охлаждение, классификацию и хранение. Вибрационные классификаторы сортируют гранулы крупного и мелкого размера, обеспечивая однородность продукта. Пневматические конвейерные линии затем транспортируют одобренные пеллеты в большие силосы для хранения. Наконец, автоматизированным станциям расфасовки и упаковки требуется место для маневрирования вилочного погрузчика, упаковки поддонов и размещения перед окончательной отправкой. Мы рекомендуем свободное пространство не менее 20 футов вокруг станции расфасовки для безопасной работы вилочного погрузчика.

Картирование инфраструктуры объекта и инженерных сетей

Замкнутое управление водными ресурсами является основой мокрой обработки. Станция очистки сточных вод (ОССВ) должна быть интегрирована в основную планировку с самого начала, а не рассматриваться как второстепенная мысль. Детализируйте траншеи с гравитационной подачей и насосные линии, направляющие грязную воду со стадий промывки в флокуляционные резервуары, установки флотации растворенным воздухом (DAF) и песчаные фильтры перед рециркуляцией чистой воды обратно в линию. Правильная прокладка траншей предотвращает затопление заводских помещений.

Распределение мощности и энергоэффективность определяют, где может находиться тяжелая техника. Шредеры и экструдеры потребляют огромные электрические нагрузки. Подстанции, трансформаторы и центры управления двигателями (MCC) должны располагаться как можно ближе к этим машинам с высокой тягой, насколько это безопасно. Сведение к минимуму прокладки высоковольтных кабелей снижает потери в линии, снижает затраты на установку и повышает общий электрический КПД. Мы всегда монтируем MCC на приподнятых платформах, чтобы защитить их от возможного повреждения водой.

Централизованная автоматизация и диспетчерская SCADA служат мозгом объекта. Это помещение должно быть расположено на возвышении, чтобы у операторов была прямая видимость операций промывки и гранулирования. Схема должна включать специальные экранированные кабельные лотки, по которым данные от сотен датчиков машины возвращаются в диспетчерскую. Это обеспечивает мониторинг в режиме реального времени и быстрое обнаружение неисправностей без помех сигнала от высоковольтных линий электропередачи.

Риски реализации и стратегии смягчения компоновки

Узкие места при транспортировке материалов являются распространенной точкой отказа. Оцените эксплуатационные риски использования механических винтовых конвейеров по сравнению с воздуховодами для пневмотранспорта. Винтовые конвейеры надежны для тяжелых и влажных материалов, но занимают площадь и имеют фиксированные линейные пути. Пневматические воздуховоды очень гибки и направляют материал над головой, экономя пространство на полу, но подходят только для сухих, легких хлопьев или гранул. Выбирайте правильный метод переноса для каждого конкретного этапа.

Современные предприятия часто должны совмещать механическую и передовую подготовку к переработке. Разработайте гибкую схему, позволяющую разделять отсортированные потоки сырья. Направляйте полимеры высокой чистоты премиум-класса в систему механической экструзии, одновременно направляя низкосортные, трудно поддающиеся переработке фракции на специальную линию химического или пиролизного приготовления. Для этого необходимы интеллектуальные перепускные клапаны и вторичные буферные бункеры. Планирование такой гибкости теперь позволяет сэкономить огромные затраты на модернизацию в дальнейшем.

Соответствие требованиям, пожарная безопасность и пылеудаление требуют строгого соблюдения местных норм и правил. Подробно опишите необходимые пространственные распределения для верхних систем пожаротушения и расчистите пути аварийного выхода. Зоны сбора пыли, соответствующие требованиям ATEX, являются обязательными, особенно вокруг зон измельчения, разделения воздуха и термической сушки, где скапливается горючая полимерная пыль. Изолируйте эти зоны высокого риска с помощью огнестойких стен и взрывозащитных панелей, чтобы защитить своих сотрудников и свои инвестиции.

Заключение

Успешная планировка предприятия по переработке отходов представляет собой целостную интеграцию материаловедения, пространственной инженерии и управления коммунальными услугами. Размещение оборудования должно учитывать реалии потока материалов, доступа для технического обслуживания и распределения коммунальных услуг. Игнорирование этих факторов на этапе проектирования гарантирует узкие места в эксплуатации и завышенные затраты на обработку. При выборе партнеров по оборудованию отдавайте предпочтение поставщикам, которые предлагают комплексное 3D-моделирование компоновки, прозрачные гарантии на коммунальные услуги и проверенную поточную механическую интеграцию.

Для эффективного продвижения вперед выполните следующие шаги:

• Проведите комплексное технико-экономическое обоснование объекта для отображения существующих мощностей коммунальных предприятий и структурных ограничений.
• Определите точные характеристики входного сырья и желаемое качество продукции, чтобы определить необходимые этапы обработки.
• Закажите предварительное инженерное проектирование (FEED), чтобы определить требования к пространству перед заказом оборудования.
• Установите четкие физические границы между грязными зонами приема и чистыми зонами обработки, чтобы исключить перекрестное загрязнение.

Часто задаваемые вопросы

Вопрос: Сколько места требуется для стандартной планировки завода по переработке пластика?

Ответ: Требования к пространству зависят от мощности и сырья. Для предприятия производительностью 10 000 тонн в год обычно требуется от 30 000 до 50 000 квадратных футов. Здесь расположены приемные отсеки, хранилище тюков, линия механической обработки, узлы водоочистки и силосы для готовых пеллет. Сильно загрязненные потоки требуют более длинных моечных линий, что еще больше увеличивает необходимую площадь.

Вопрос: Каков стандартный расход воды для коммерческой линии по мойке пластика?

Ответ: Без фильтрации линии мойки потребляют от 10 до 15 кубометров воды на тонну пластика. Интеграция очистных сооружений замкнутого цикла с флокуляцией и микрофильтрацией снижает чистую подпитку пресной воды примерно до 1–2 кубических метров на тонну, восполняя только то, что теряется в результате испарения и удаления осадка.

Вопрос: Как вы оцениваете и выбираете производителя пластиковых моечных линий?

О: Оценивайте поставщиков на основе их способности предоставлять модульные, настраиваемые конструкции, а не жесткие готовые системы. Требуйте посещения эталонных заводов, чтобы увидеть, как их оборудование работает на аналогичном сырье. Отдавайте приоритет комплексным решениям по очистке воды, прочным износостойким материалам и гарантированному послепродажному обслуживанию запасных частей.

Вопрос: Как качество сырья влияет на выбор системы гранулирования пластика?

Ответ: Сильно загрязненное сырье требует агрессивной фильтрации расплава перед гранулированием. Для получения чистого и стабильного потока подводные грануляторы эффективно производят высококачественные однородные гранулы. Если расплав содержит остаточные примеси, которые вызывают поломку стренги, гранулятор с водяным кольцом или с горячей головкой часто оказывается более надежным, чем традиционная система стренги.

Вопрос: Каковы основные требования к электропитанию для предприятия по переработке механических отходов?

Ответ: Стандартному коммерческому объекту обычно требуется от 1,5 до 3 мегаватт установленной мощности. Наибольшую нагрузку получают первичные измельчители, фрикционные шайбы, термические сушилки и экструдеры. Локальное распределение мощности через стратегически расположенные центры управления двигателями имеет решающее значение для эффективного управления этими тяжелыми нагрузками.

Вопрос: Как схема механической переработки может помочь в подготовке сырья к продвинутой (пиролизной) переработке?

Ответ: Механические системы предварительной обработки необходимы для усовершенствованной переработки отходов. Реакторы пиролиза требуют строгих требований к питанию в отношении влажности, размера и содержания ПВХ. Механическая компоновка использует измельчение, воздушную классификацию и оптическую сортировку для создания чистого, гомогенизированного пуха или уплотненного агломерата, который соответствует точным стандартам химической переработки.
