Какую техническую документацию должен предоставить производитель оборудования для переработки пластмасс?

Приобретение промышленного оборудования для переработки отходов — это капиталовложение с высокими ставками, поскольку физическое оборудование настолько надежно, насколько надежна поддерживающая его техническая документация. Покупатели часто сталкиваются с задержками при установке, нарушениями нормативных требований и длительными простоями из-за того, что поставщики предоставляют неполные, плохо переведенные или закрытые инженерные схемы. Оценка стандартов документации поставщика является обязательным этапом процесса закупок. В этом руководстве подробно описана точная техническая документация, схемы и сертификаты, которые вам необходимо запросить у производителя оборудования для переработки пластмасс перед подписанием контракта, во время установки и при окончательной передаче. Отсутствие документации напрямую приводит к потере рабочего времени и небезопасным условиям труда.

• Документация — это ответственность. Комплексный пакет документации является основным показателем технической зрелости производителя и возможностей послепродажной поддержки.
• Требования перед установкой: Чертежи общего расположения (GA), технологические схемы (PFD) и графики потребления коммунальных услуг являются обязательными для подготовки площадки и предотвращения дорогостоящей модернизации.
• Непрерывность работы: подробная спецификация, электрические схемы и руководства по техническому обслуживанию предотвращают привязку к поставщику и гарантируют, что внутренние команды смогут эффективно обслуживать оборудование.
• Соответствие требованиям и безопасность. Протоколы заводских приемочных испытаний (FAT) и локализованные сертификаты безопасности (CE/UL) не подлежат обсуждению в отношении соответствия нормативным требованиям и безопасности оператора.

Почему документация является основным показателем оценки

Комплексная документация напрямую влияет на общую эффективность оборудования вашей линии по переработке отходов. Если поставщик не может предоставить четкую техническую документацию, вы рискуете продлить сроки ввода в эксплуатацию и столкнуться с серьезными узкими местами в интеграции. Отсутствие схем делает практически невозможным безопасное подключение нового оборудования к существующей инфраструктуре завода. Руководители предприятий часто слишком поздно обнаруживают, что их внутренние группы технического обслуживания не могут устранить неисправность, поскольку электрические схемы либо отсутствуют, либо написаны на иностранном языке без надлежащего перевода.

Документация должна охватывать всю площадь системы, от первоначальной промывки и сортировки до окончательного гранулирования. Это предотвращает пробелы в интеграции между отдельными компонентами в сложной системе гранулирования пластика . Если выходной конвейер измельчителя физически не совмещен с входным бункером фрикционной шайбы или если сигналы управления между двумя машинами не передаются, вся линия останавливается. Готовность производителя предоставить прозрачный список поставляемых документов на этапе запроса предложений является основным фильтром для отбора надежных партнеров.

Рассмотрим операционную реальность работы завода на полную мощность. В случае неисправности привода в 2 часа ночи в воскресенье техникам вашей смены необходим немедленный доступ к схемам клеммных колодок и спискам входов/выходов ПЛК. Если поставщик заблокировал эту информацию в рамках специального контракта на обслуживание, ваша линия останется отключенной до прибытия технического специалиста. Требование предварительной документации устраняет эту уязвимость и сохраняет контроль над активом в ваших руках.

Документация по предварительной покупке и проектированию системы

Технологические схемы, схемы трубопроводов и приборов

Диаграммы технологических процессов необходимы для понимания пропускной способности материалов, массового баланса и ожидаемого выхода продукции. Они точно показывают, сколько сырья поступает в систему и сколько выходит готовой продукции с учетом потерь влаги, удаления загрязнений и отходов фильтрации расплава. На схемах трубопроводов и приборов показаны регулирующие клапаны, датчики и динамика жидкости. Это особенно необходимо при интеграции сложной линии мойки пластика , требующей точного управления водой и химикатами. Без P&ID вашей команде технического обслуживания будет сложно найти неисправный датчик давления или понять маршрут контура дозирования каустической соды.

Чертежи общего вида и 3D-модели

Чертежи общего вида играют жизненно важную роль в пространственном планировании, эргономике оператора и логистике погрузочно-разгрузочных работ. Вам необходимо точно знать, куда вилочный погрузчик сбросит необработанные тюки и где должен расположиться мостовой кран, чтобы вытащить шнек экструдера для технического обслуживания. Пошаговые файлы или модели 3D CAD позволяют точно обнаружить конфликты на существующих объектах. Накладывая 3D-модель поставщика на архитектурные чертежи вашего завода, вы можете определить, ударится ли силос о ферму крыши или заблокирует ли конвейер пожарный выход еще до того, как оборудование будет изготовлено.

Реология полимера и характеристики конструкции шнека

Вы должны потребовать документы, в которых указаны соотношения длины и диаметра, профили винтов, скорости сдвига и расчеты крутящего момента. Эти расчеты должны быть адаптированы для конкретных типов полимеров. Переработка хлопьев ПЭТ с высокой степенью загрязнения требует совершенно иной геометрии шнека и установки дегазации по сравнению с переработкой пленки ПЭНП низкой объемной плотности. Если поставщик использует стандартную конструкцию винта, вы столкнетесь с серьезной деградацией полимера, потерей характеристической вязкости или частыми помпажами на головке. В технической документации должно быть подтверждено, что профиль шнека соответствует конкретному исходному материалу.

Системная интеграция и макеты вспомогательных интерфейсов

На схемах интерфейса должны быть показаны физические, механические и электрические соединения между оборудованием для переработки активной зоны и вспомогательными компонентами. Стандартная линия включает в себя измельчители, металлические сепараторы, силосы и упаковочные станции. В документации должно быть подробно описано, как главная панель управления взаимодействует с этими вспомогательными устройствами. Например, если давление расплава в экструдере резко возрастает, логика интерфейса должна автоматически приостановить работу верхнего дозатора, чтобы предотвратить перегрузку.

Графики потребления коммунальных услуг

Требуются точные спецификации по электрической нагрузке, требованиям к охлажденной воде и использованию сжатого воздуха. Эти графики сильно влияют на затраты на модернизацию объектов и расчет эксплуатационных расходов. Вам необходимо подготовить инженерные коммуникации вашего предприятия до прибытия оборудования.

1. электрической нагрузки: общая подключенная нагрузка (кВт), рабочая нагрузка, напряжение, частота и требуемые размеры выключателя.
2. Охлаждающая вода: расход (литры в минуту), требуемая температура подачи, максимальная температура обратки и рабочее давление.
3. Сжатый воздух: объем (CFM или м³/ч), необходимое давление (бар/PSI) и стандарты качества воздуха (например, безмасляный, сухой).
4. Вытяжка и вентиляция: необходимый объем вытяжки для установок дегазации и тепловых зон для поддержания безопасного качества окружающего воздуха.

Документация по установке и вводу в эксплуатацию

Требования к гражданскому строительству и фундаменту

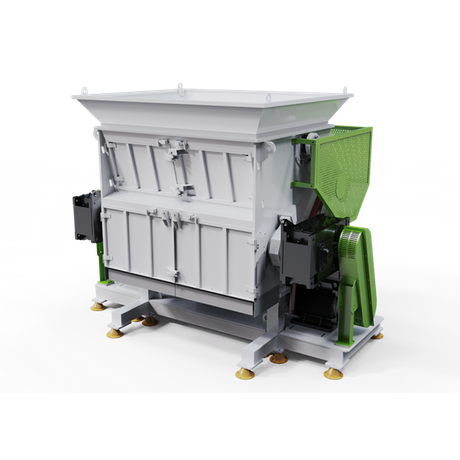

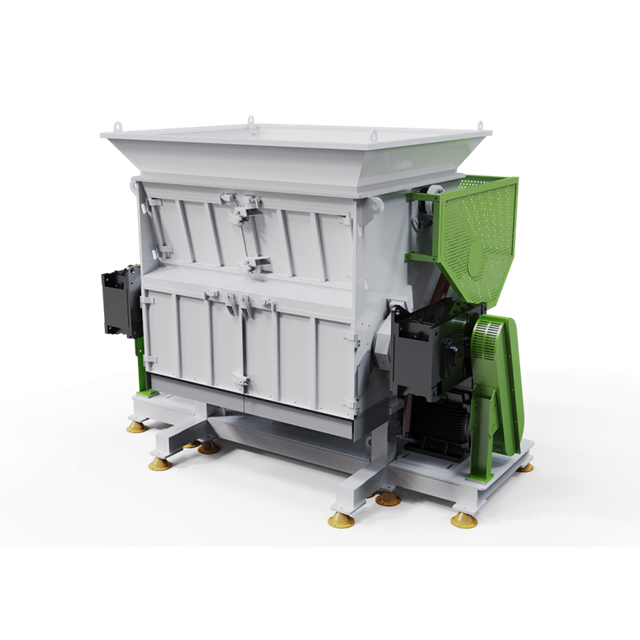

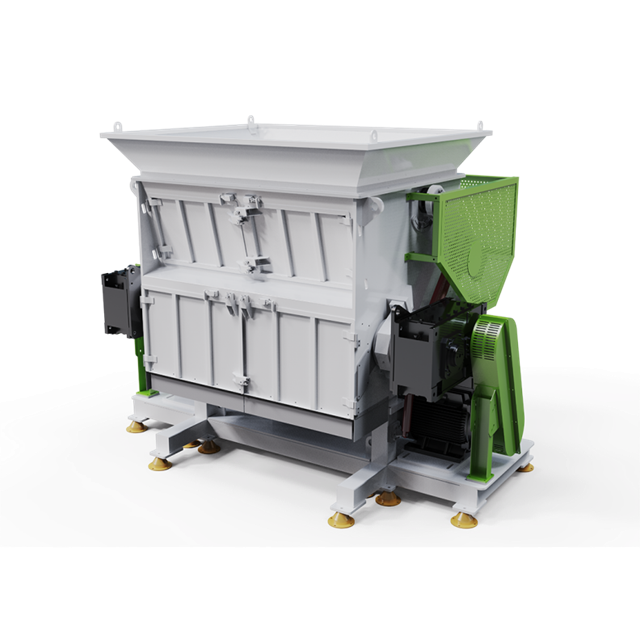

Укажите необходимость в данных о динамических и статических нагрузках, расположении анкерных болтов и требованиях к виброизоляции. Тяжелое оборудование, такое как измельчители и экструдеры, требует прочного фундамента для безопасной работы и сохранения структурной целостности с течением времени. Большой одновальный измельчитель создает огромные динамические силы при пережевывании кусочков пластика или плотных пластиковых комков. Если в документации по гражданскому строительству не указаны правильная глубина бетона, процедуры армирования арматуры и эпоксидного крепления, машина буквально вырвется из пола. Планы траншей для отвода воды и прокладки кабелей также должны быть подготовлены задолго до даты поставки.

Электрические схемы и расположение панелей управления

Требуйте полных, незашифрованных электрических схем, расположения клеммных блоков и списков входов/выходов ПЛК. Избегайте систем управления «черного ящика», где производитель отказывается делиться логикой ПЛК или электрическими схемами, поскольку это создает серьезные обязательства по техническому обслуживанию. Каждый провод в шкафу должен быть пронумерован, и этот номер должен точно соответствовать схеме. Кроме того, в документации должна быть подробно описана прокладка кабелей преобразователя частоты (ЧРП) с указанием необходимого экранирования для предотвращения электромагнитных помех чувствительных сигналов термопар.

Матрица проверки ввода-вывода

В технических паспортах должны быть указаны приемлемые допуски на входное сырье, такие как максимальный процент влажности, предельные значения содержания ПВХ в частях на миллион, а также пороговые значения загрязнения бумаги или этикеток. Они также должны определить гарантированные характеристики выходных гранул, включая постоянство индекса текучести расплава, объемную плотность и уровни фильтрации. Эта матрица составляет основу вашей гарантии производительности. Если машина не обеспечивает заданное качество продукции, этот документ доказывает, связана ли неисправность с конструкцией оборудования или входной материал отклоняется от согласованных параметров.

Протоколы FAT и SAT

В строгом документе о заводских приемочных испытаниях описываются заранее согласованные параметры испытаний, характеристики входных материалов и гарантии производительности перед тем, как оборудование покинет завод. Никогда не разрешайте отправку до тех пор, пока машина не обработает ваш конкретный материал на предприятии поставщика и не достигнет целевых показателей производительности. Протокол приемочного испытания на объекте служит последним этапом проверки после установки, который запускает этапы окончательной оплаты. SAT подтверждает, что машина выдержала доставку, была правильно установлена ​​и легко интегрируется с инженерными сетями вашего предприятия.

Руководства по эксплуатации и техническому обслуживанию

Стандартные рабочие процедуры

В четких руководствах оператора на родном языке должны быть описаны процедуры запуска, установившейся работы, остановки и аварийной остановки. Эти руководства необходимы для обучения вашего персонала и обеспечения безопасной повседневной работы. Правильная СОП не просто говорит: «Включите машину». В ней подробно описана точная последовательность: проверка расхода воды, доведение температурных зон до температуры, замачивание ствола для предотвращения холодного запуска и постепенное увеличение скорости винта. В аварийных процедурах должно быть четко указано, как безопасно продуть ствол во время неожиданного отключения электроэнергии, чтобы предотвратить затвердевание пластика и блокировку винта.

Графики технического обслуживания и руководства по устранению неполадок

Графики профилактического, профилактического и корректирующего технического обслуживания должны учитывать нагрузки оборудования и подробно описывать такие задачи, как обслуживание устройства смены сит и очистка фильерной головки. Матрицы устранения неполадок «симптом-причина-решение» помогают операторам быстро решать проблемы, не передавая их команде инженеров.

• Ежедневные задачи: Проверка уровня масла в коробке передач, проверка водяных фильтров и проверка световых завес безопасности.
• Еженедельные задачи: смазка подшипников, проверка лопастей гранулятора на предмет износа и калибровка натяжения конвейерных лент.
• Ежемесячные задачи: Проверка вентиляционных фильтров электрического шкафа, проверка целостности лент нагревателя и проверка цепей аварийного останова.
• Ежегодные задачи: вытягивание шнека экструдера для измерения износа, замена масла в коробке передач и термографическая проверка электрических панелей.

Списки запасных частей и характеристики изнашиваемых деталей

Составьте полную спецификацию, включающую номера деталей OEM, типовые эквиваленты и ожидаемые сроки службы быстроизнашивающихся компонентов. Прозрачная спецификация снижает долгосрочные затраты на техническое обслуживание и снижает зависимость цепочки поставок от производителя машин для гранулирования пластика . Если стандартный подшипник SKF или контактор Siemens выйдет из строя, вы сможете купить его у местного дистрибьютора, а не ждать неделями замены по завышенной цене, отправленной производителем оборудования. В документации должно быть четко указано, какие детали изготовлены по индивидуальному заказу, а какие являются серийным товаром.

Досье соответствия, безопасности и сертификации

Оценка рисков безопасности оборудования

Документированные оценки рисков должны определять точки защемления, термические опасности и стратегии смягчения последствий, такие как физические блокировки и световые завесы, для защиты ваших операторов. Промышленное оборудование по переработке отходов по своей сути опасно и связано с высокоскоростными вращающимися лезвиями, экстремальными температурами и расплавленным пластиком под высоким давлением. Производитель должен предоставить досье, подтверждающее, что он предусмотрел как можно больше рисков и защитил оставшиеся опасности в соответствии с международными стандартами безопасности.

Документация по соблюдению требований по охране окружающей среды и выбросов

Общие характеристики вентиляции отходящих газов и выбросов ЛОС во время экструзии. Подробные схемы очистки, фильтрации и рециркуляции воды, необходимые для устойчивого процесса стирки. При переработке пленок с толстым слоем печати или загрязненных сельскохозяйственных пластиков в процессе экструзии выделяются летучие органические соединения. В документации на оборудование должен быть указан объем выхлопных газов, необходимый для безопасного улавливания этих выбросов. Для моечных линий документация по водяному контуру должна подтверждать, что система способна отфильтровывать взвешенные твердые частицы и поддерживать правильный баланс pH для предотвращения быстрой коррозии оборудования.

Нормативные сертификаты и журналы материалов

Декларации соответствия и сертификаты третьих сторон должны быть адаптированы к стандартам электробезопасности и безопасности страны назначения. Также необходимы металлургические сертификаты на критические компоненты и журналы соответствия для компонентов, находящихся под давлением. Если вы работаете в Европе, маркировка CE обязательна. В Северной Америке сертификация UL или CSA для электрических панелей требуется местными пожарными и страховыми инспекторами. Кроме того, компоненты, подвергающиеся высокому давлению, такие как плавкие фильтры непрерывного действия, должны иметь сертификаты сосудов под давлением, чтобы гарантировать, что они не разрушатся под нагрузкой.

Красные флажки: предупреждающие знаки документации при проверке поставщиков

Неспособность поставщика предоставить стандартный список доставляемых документов является серьезным предупредительным знаком. Если они не могут сказать вам, какие руководства и схемы они предоставят, скорее всего, у них нет стандартизированных инженерных процессов. Остерегайтесь запатентованных тактик блокировки, когда поставщик скрывает важные схемы или пароли ПЛК, чтобы добиться дорогостоящих эксклюзивных контрактов на обслуживание. Вы покупаете машину; вы должны владеть данными, необходимыми для его запуска и обслуживания.

Получение общих, плохо переведенных руководств, которые не соответствуют фактической конфигурации машины, изготовленной по индивидуальному заказу, создает серьезные эксплуатационные риски. Производители более низкого уровня обычно отправляют общее руководство, охватывающее пять различных моделей машин, оставляя вашим операторам гадать, какие инструкции применимы к вашей конкретной линии. Если в руководстве упоминается система водяного охлаждения, но ваша машина имеет воздушное охлаждение, документация бесполезна. Требуйте, чтобы все руководства имели серийные номера и точно соответствовали поставляемому на ваш этаж оборудованию.

Заключение

Качественная конструкторская документация является ключевым компонентом стоимости и эксплуатационной жизнеспособности оборудования. Покупатели должны оценивать стандарты документации поставщика с той же строгостью, что и механическое проектирование и пропускную способность. Без соответствующей документации даже самый прочный экструдер становится кошмаром при обслуживании и угрозой безопасности.

1. Включите обязательное требование к списку предоставляемых документов в свой первоначальный запрос предложений.
2. Прежде чем переходить к окончательному этапу заключения договора, запросите у поставщика образцы руководств по эксплуатации и техническому обслуживанию, чтобы проверить качество и детализацию перевода.
3. Впишите в договор купли-продажи пункт, в котором будет указано, что окончательный платеж зависит от доставки всех незашифрованных электрических схем и паролей ПЛК.
4. Убедитесь, что ваша инженерная группа объекта просматривает графики потребления коммунальных услуг и чертежи фундаментов не менее чем за восемь недель до поставки оборудования.

Часто задаваемые вопросы

Вопрос: Что такое протокол FAT в оборудовании для переработки пластика?

О: Протокол заводских приемочных испытаний — это документированная процедура, подтверждающая соответствие оборудования всем контрактным спецификациям и показателям производительности на предприятии поставщика перед отправкой.

Вопрос: Зачем мне нужна схема P&ID для линии мойки пластика?

Ответ: Схема трубопроводов и приборов необходима для понимания сложного потока воды, дозирования химикатов, контуров фильтрации и размещения датчиков, необходимых для эффективной эксплуатации, автоматизации и устранения неисправностей линии стирки.

Вопрос: Какие расчеты конструкции для конкретного полимера должен предоставить производитель оборудования для гранулирования пластика?

Ответ: Ведущий производитель должен предоставить расчеты длины и диаметра конструкции шнека, степени сжатия и профили крутящего момента, соответствующие вашему конкретному полимерному сырью, чтобы предотвратить ухудшение производительности и максимизировать производительность.

Вопрос: Должен ли производитель оборудования для переработки пластмасс предоставлять чертежи фундамента?

А: Да. Тяжелая техника создает значительные статические и динамические нагрузки. Чертежи фундамента необходимы для того, чтобы пол объекта мог безопасно поддерживать оборудование и снижать вибрацию.

Вопрос: Насколько подробным должен быть список запасных частей для системы гранулирования пластика?

О: Список должен включать полную спецификацию с номерами деталей OEM, общими эквивалентами, где это применимо, и ожидаемым сроком службы всех быстроизнашивающихся компонентов.
