Какое пространство нужно китайскому одношнековому экструдеру?

Заводские площади — это промышленный актив премиум-класса. Установка тяжелого перерабатывающего оборудования в уже существующие тесные пространства является общеизвестной проблемой для руководителей предприятий по всему миру. Плохо спланированная планировка делает гораздо больше, чем просто создает стесненную рабочую среду. Это активно душит производственные мощности, серьезно ограничивает доступ к техническому обслуживанию и создает опасные логистические узкие места.

Понимая точную пространственную динамику современных экструзионных систем, вы можете обеспечить бесперебойную настройку машины для гранулирования пластика . Правильное проектирование позволяет максимизировать производительность на квадратный метр без необходимости дорогостоящего расширения объекта.

Ключевые выводы

• Площадь ядра: автономное устройство требует небольшой физической площади, обычно от 2 до 5 метров в длину. Однако обязательные оперативные разрешения фактически удваивают эту потребность в пространстве.
• Системная интеграция: промышленное планирование должно учитывать всю производственную экосистему. Вспомогательные периферийные устройства, такие как бункеры, охлаждающие резервуары и резаки, часто увеличивают общую длину линии до 15 или 20 метров.
• Свободное пространство для технического обслуживания: Выделение не менее 1,5 метров пустого пространства вокруг оборудования является строгим инженерным стандартом. Это гарантирует безопасную работу, быстрое реагирование на чрезвычайные ситуации и достаточно места для регулярного удаления винтов.
• Гибкость компоновки: в зависимости от ограничений здания оборудование может иметь линейную, L-образную или U-образную конфигурацию для оптимизации имеющихся квадратных метров.
• Вертикальное пространство: высота потолка требует такого же внимания, как и площадь пола. Механизмы подачи, вертикальные силосы и промышленные вытяжные шкафы требуют значительного свободного пространства над головой.

Тенденции отрасли в территориальном планировании экструзии

Рост цен на промышленную недвижимость меняет подход к проектированию заводов по переработке отходов. В условиях роста арендных ставок в крупных производственных центрах руководители заводов активно отказываются от разросшихся и неэффективных устаревших предприятий. В отрасли наблюдается огромный всплеск спроса на компактные экструзионные системы с высоким крутящим моментом.

Анализ рынка показывает, что современные предприятия отдают приоритет плотности пропускной способности, измеряя успех килограммами, обработанными на квадратный метр. Этот сдвиг подталкивает производителей к разработке более коротких, но высокоэффективных стволов. Усовершенствованная интеграция двигателя и коробки передач и модульная конструкция рамы теперь позволяют китайскому одношнековому экструдеру обеспечивать исключительное качество расплава, не занимая при этом заводскую недвижимость премиум-класса.

Понимание основного экструзионного оборудования

В секторе переработки полимеров точное пространственное планирование начинается с глубокого понимания основного оборудования. Одношнековый экструдер — это надежная механическая рабочая лошадка, предназначенная для плавления, компаундирования и перекачивания термопластичных материалов. Он работает с помощью одного вращающегося винта, расположенного внутри нагреваемого цилиндрического цилиндра.

Этот центральный блок берет на себя критическую фазу перехода материала, превращая твердые пластиковые хлопья или обрезки пленки в однородное расплавленное состояние. Без этой основной машины не могут происходить последующие процессы формования и охлаждения. Модели, производимые в Китае, быстро стали отраслевым стандартом благодаря привлекательному балансу экономической эффективности, модульной архитектуры и надежного качества сборки.

Требования к пространству для экструдера

Чтобы составить функциональный план завода, инженеры должны выйти далеко за рамки базовой спецификации, предоставленной производителем. Пространство, необходимое для экструдера, строго разделено на статическое физическое пространство и динамическое рабочее пространство.

Длина машины в первую очередь определяется соотношением ее длины к диаметру, обычно называемым L/D, а также ее целевой производительностью. Для машин более высокой производительности, естественно, требуются более длинные цилиндры, чтобы обеспечить достаточное время плавления и смешивания. Например, стандартная машина диаметром шнека 120 мм с соотношением длины и диаметра 33:1 имеет длину примерно от 4 до 5 метров. Ширина, как правило, гораздо более ограничена и обычно составляет от 1 до 2 метров в зависимости от размещения шкафа управления и размера приводного двигателя переменного или постоянного тока.

Площадь помещения представляет собой лишь один аспект планирования объекта. Вертикальное пространственное распределение остается не менее важным. Высота основной центральной линии цилиндра экструдера эргономично составляет от 1 до 1,2 метра от пола для облегчения доступа оператора. Следовательно, загрузочный бункер, расположенный над загрузочным отверстием, резко увеличивает требуемую высоту. Если в системе используются силовые питатели или вакуумные загрузчики, общая высота легко возрастает до 3 метров. Для размещения подвесных кранов технического обслуживания и вытяжных воздуховодов настоятельно рекомендуется минимальная заводская высота потолка 4 метра.

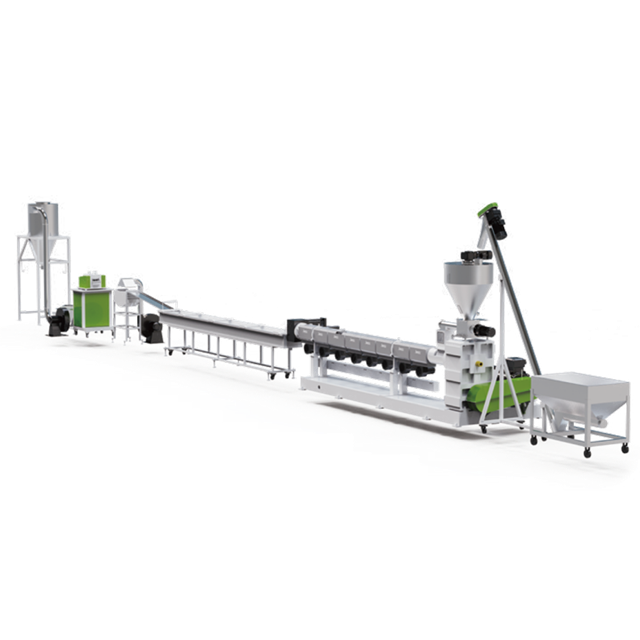

Учет комплектной линии гранулирования ПП-ПЭ

Экструдер редко устанавливается как изолированный блок. Чтобы производить пригодные для продажи переработанные гранулы, она должна работать как синхронизированная система. При составлении эскиза планировки вашего предприятия вы должны учитывать физические размеры всей линии гранулирования ПП-ПЭ . Вспомогательные периферийные устройства часто занимают значительно больше места, чем сам экструдер.

В начале линии сырье должно быть размещено и подано в машину. Необходимо выделить место для мешков для массовых грузов, ленточных конвейеров или шнековых шнеков. Стандартная зона кормления легко увеличивает фронтальную часть вашего производства на 3 метра.

Как только расплавленный пластик выйдет из головки штампа, его необходимо быстро охладить, чтобы он затвердел. В стандартной установке для гранулирования стренги ванна с охлаждающей водой часто является самым длинным компонентом. Высокопроизводительные линии, обрабатывающие от 500 до 1000 кг в час, требуют более длительного времени охлаждения, а это означает, что резервуар для воды может растягиваться на длину от 6 до 8 метров. Наконец, зона постэкструзионной отделки, включающая резак гранулятора, центробежное сито и станцию ​​расфасовки, требует дополнительных 4 метров линейного пространства.

Распределение пространства для стандартной линии производительностью 500 кг/ч

Необходимые разрешения на техническое обслуживание и эксплуатацию

Распространенной и дорогостоящей ошибкой при планировании производства является измерение только статических размеров оборудования. Для безопасной эксплуатации машины длиной 4 метра требуется значительно больше 4 метров пространства. Эти невидимые требования к пространству должны быть учтены в ваших чертежах САПР с первого дня.

Рассмотрим рутинную замену материала. Если ремонтным бригадам приходится демонтировать нижний конвейер только для того, чтобы извлечь шнек экструдера, компоновка не удалась. Плановое техническое обслуживание и непредвиденные засоры требуют физического вытягивания винта из ствола. Этот процесс требует строго свободного линейного пространства непосредственно перед головкой. Требуемый зазор должен равняться общей длине самого винта плюс дополнительное пространство для технического персонала и гидравлического тянущего оборудования.

Стандарты безопасности труда также требуют наличия обозначенных пешеходных дорожек вокруг тяжелого промышленного оборудования. Операторам необходим беспрепятственный доступ к панелям управления, загрузочным отверстиям и головкам для непрерывного контроля температурных зон. Стандартная инженерная практика требует наличия буфера безопасности шириной 1,5 метра со всех сторон оборудования для предотвращения термической опасности и обеспечения быстрого экстренного перемещения.

Стратегия компоновки линии грануляции пластика

Поскольку общая площадь всей экструзионной системы может легко превысить 20 метров, менеджеры предприятий должны стратегически расположить оборудование так, чтобы оно соответствовало конкретным архитектурным ограничениям. Современное оборудование можно адаптировать к нескольким различным топологиям компоновки для оптимизации линии гранулирования пластика ..

Линейная компоновка: эта прямолинейная конфигурация является наиболее традиционным и механически эффективным подходом. Сырье поступает в точку А, а готовые окатыши выходят из точки Б по непрерывному пути. Он обеспечивает оптимальный поток материала и простой доступ для обслуживания. Однако для этого требуется огромное непрерывное линейное пространство, что делает его пригодным только для длинных и узких заводских зданий.

L-образная компоновка: когда прямая линия конструктивно невозможна, производственную линию можно согнуть, придав ей L-образную форму, используя наклонную головку или изогнутый переход охлаждения. Эта планировка идеально подходит для угловых помещений или зданий с несущими колоннами, которые блокируют прямой путь. Это обеспечивает высокоэффективное использование углового пространства при одновременном уменьшении максимальной требуемой непрерывной длины.

U-образная компоновка: эта конфигурация изгибает производственную линию, размещая станцию ​​подачи сырья и станцию ​​расфасовки готовой продукции в непосредственной близости. Разработанный для компактных квадратных заводских помещений, он оптимизирует логистику вилочных погрузчиков. Загрузка сырья и выпуск готовых пеллет могут обслуживаться с помощью одной и той же погрузочной платформы, что значительно сокращает время в пути.

Сравнение пространства одношнекового и двухшнекового экструдеров

Оценивая ограничения по пространству, покупатели часто взвешивают различия между одновинтовыми и двухвинтовыми технологиями. С чисто пространственной точки зрения вариант с одним винтом занимает заметно более компактную площадь.

Двухшнековые экструдеры требуют очень сложных, сильно усиленных редукторов и массивных упорных подшипников для управления силами двух вращающихся шнеков. Это по своей сути делает секцию привода шире, длиннее и значительно тяжелее. Кроме того, в двухшнековых системах часто используются несколько боковых питателей вдоль ствола для смешивания присадок, что требует дополнительного бокового пространства.

Напротив, одновинтовой вариант имеет модернизированный узел двигателя и коробки передач. Двигатель часто устанавливается непосредственно над коробкой передач в комбинированной конфигурации, что позволяет сэкономить жизненно важную площадь и значительно упростить интеграцию в тесные планы заводских цехов.

Почему стоит выбрать китайский одношнековый экструдер для своего предприятия?

Для менеджеров предприятий, перед которыми стоит задача совместить агрессивные производственные цели с жестко ограниченной площадью, приобретение оборудования от известных китайских производителей представляет собой стратегическое преимущество. Ведущие инженеры часто сотрудничают напрямую с покупателями, чтобы обеспечить широкие возможности настройки. Используя передовое программное обеспечение САПР, они могут изменять конструкции рам или проектировать Г-образные переходы на основе точных заводских чертежей.

Модульность этих машин обеспечивает возможность бесшовной интеграции. Независимо от того, строите ли вы новый объект или встраиваете агрегат в существующую линию, компактные системы привода и шасси с регулируемой высотой позволяют точно состыковать оборудование с последующим оборудованием. Такая совместимость по принципу «включай и работай» исключает неудобные зазоры и неэффективные точки передачи материала.

Заключение

Правильное планирование пространства — ваша лучшая защита от узких мест на заводе и угроз безопасности. Вы должны учитывать размеры всей производственной линии, выходя далеко за рамки экструдера и включая бункеры, охлаждающие резервуары и резаки. Всегда оставляйте достаточно места для текущего обслуживания машины, проходов для оператора и важных процедур очистки винтов.

Прежде чем приступать к установке нового оборудования, потратьте время на тщательное измерение вашего объекта. Мы настоятельно рекомендуем связаться с командой инженеров Jwell и запросить индивидуальный макет САПР, адаптированный к вашим конкретным параметрам. Этот упреждающий шаг гарантирует, что ваше новое оборудование идеально подойдет для вашего завода, обеспечивая долгосрочный и непрерывный успех вашей работы. Ознакомьтесь с полным спектром наших компактных и высокопроизводительных экструзионных решений уже сегодня.

Часто задаваемые вопросы

Какая минимальная площадь необходима для стандартного китайского одношнекового экструдера?

Хотя физическая площадь стержневого экструдера может занимать всего от 5 до 10 квадратных метров, этого статического измерения недостаточно для планирования предприятия. Полнофункциональная установка требует динамического следа. С учетом безопасных проходов, размещения сырья и зазоров для технического обслуживания минимальное пространство, необходимое только для экструдера, увеличивается как минимум до 20–30 квадратных метров. Последующее оборудование для охлаждения и резки потребует дополнительного места.

Какая высота потолка мне нужна для линии гранулирования пластика?

Настоятельно рекомендуется минимальный вертикальный зазор 4 метра. Хотя основной ствол расположен относительно низко над землей, вспомогательное оборудование требует значительного вертикального пространства. Загрузочные бункеры, объемные дозаторы и вакуумные загрузчики устанавливаются непосредственно над загрузочным отверстием. Соответствующая высота потолка также обязательна для установки промышленных вытяжных зонтов и эксплуатации мостовых козловых кранов во время технического обслуживания.

Сколько места требуется для снятия винта для очистки?

Пространство, необходимое для удаления винта, является непреложным архитектурным ограничением. Для очистки ствола или выполнения механического обслуживания внутренний винт необходимо полностью извлечь из передней части автомата. Вы должны поддерживать беспрепятственный линейный путь непосредственно перед головкой, равный общей длине самого винта, плюс буферная зона для технических специалистов. Для стандартной машины это обычно означает оставление пустого прохода длиной от 3 до 5 метров.

Как соотношение L/D влияет на общую длину машины?

Соотношение длины и диаметра напрямую определяет физическую длину цилиндра экструдера. Машина с диаметром шнека 120 мм и соотношением длины и диаметра 30:1 будет иметь длину шнека с лопастями 3,6 метра. Если перейти на соотношение L/D 36:1 для обработки трудноплавких полимеров, длина ствола увеличится до 4,32 метра. Вы должны учитывать эту дополнительную длину не только в статической зоне, но и в зоне зазора для удаления винтов.

Могу ли я установить экструдер на антресолях или втором этаже?

Хотя это технически возможно, установка экструзионной линии на возвышении требует тщательного проектирования конструкции. Экструдеры невероятно тяжелы, часто весят несколько тонн, и во время работы создают значительные динамические вибрации. Несущая способность пола должна быть специально рассчитана на тяжелое промышленное оборудование. Кроме того, вы должны спланировать вертикальную логистику, гарантируя, что грузовые лифты или подъемники смогут безопасно транспортировать сырье вверх и готовые поддоны вниз.
