Какие данные необходимы для проектирования центральной системы кормления?

Плохо продуманная инфраструктура погрузочно-разгрузочных работ на предприятиях по переработке пластмасс создает серьезные эксплуатационные риски. Когда руководители предприятий полагаются на оценки, а не на точные данные при определении размеров вакуумных линий и воздуходувок, они провоцируют постоянную деградацию материалов, засорение вакуумных линий и незапланированные простои оборудования. Переход к централизованной модели обработки материалов требует точных эксплуатационных данных по конкретному объекту. Догадки при планировании мощностей неизбежно приводят либо к дорогостоящему перепроектированию, либо к серьезным узким местам системы во время пиковых производственных циклов.

Эта статья представляет собой подробное руководство по проектированию центральной системы подачи для руководителей предприятий и инженеров. Вы узнаете, как проверять свои производственные цеха, собирать точные необходимые данные и структурировать запрос предложений, обеспечивающий точную и масштабируемую сборку.

Ключевые выводы

• Свойства материала определяют инфраструктуру: объемная плотность, гигроскопичность и коэффициент измельчения напрямую определяют размер труб, мощность вакуума и требования к осушению.
• Пиковое потребление по сравнению со средним использованием: системы должны быть рассчитаны на максимальную одновременную загрузку машины, а не только на среднюю дневную производительность, чтобы предотвратить голодание в бункере.
• Пространственные данные не подлежат обсуждению: точные горизонтальные расстояния, вертикальные подъемы и количество колен необходимы для расчета перепадов давления и определения мощности воздуходувки.
• Целенаправленный перехват предотвращает возврат влаги: установка перехватывающих клапанов/всасывающих коробок сразу после этапа сушки имеет решающее значение для предотвращения поглощения влаги высушенными материалами при длительных перевозках.
• Оценка производителя требует прозрачности: квалифицированный производитель централизованной системы кормления потребует эти конкретные данные перед выставлением цены; избегайте поставщиков, которые предлагают общие готовые оценки без технического аудита.

Почему точные данные являются основой централизованной системы кормления. Руководство по проектированию

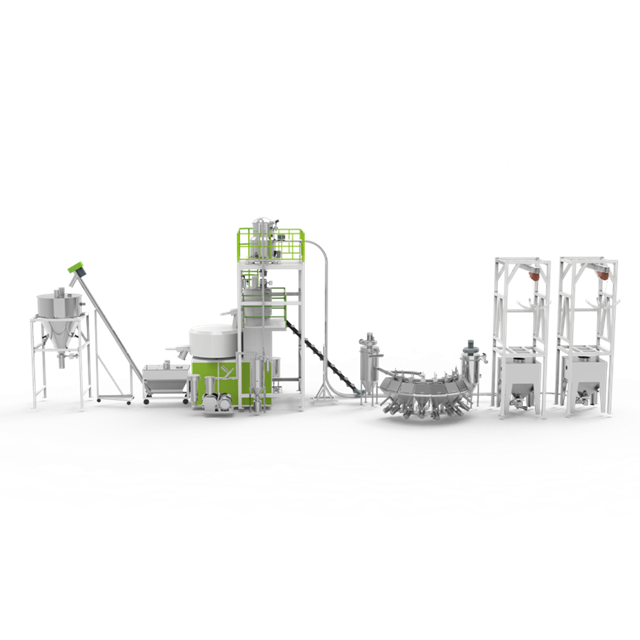

Современная централизованная система кормления работает по строгому принципу «одна машина, одна труба и герметичный контур». Эта архитектура с замкнутым контуром транспортирует сырье из силосов или центральных сушильных станций непосредственно на отдельные перерабатывающие машины. Вся сеть основана на точных принципах пневматической транспортировки для эффективного перемещения гранул, порошков или хлопьев по цеху.

Эта архитектура сразу дает сбой, если исходные данные о потреблении, падении давления и расстоянии ошибочны. Неточные данные приводят к засорению магистралей, кавитации вакуумного насоса и голоданию материала в бункере машины. Успешно спроектированная централизованная система подачи обеспечивает нулевое перекрестное загрязнение, поддерживает стабильное вакуумное давление, обеспечивает постоянный уровень влажности материала, минимизирует потребление энергии и использует масштабируемую архитектуру ПЛК.

Прогуливаясь по цеху, вы видите результаты неверных данных. Шланги склеиваются вместе, операторы вручную очищают засоренные линии, а машины простаивают в ожидании смолы. Предварительный сбор правильных данных устраняет эти проблемы. Вам необходимо измерить все: от объемной плотности конкретных сортов смолы до точного вертикального подъема от гейлорда до потолочных ферм.

Инженеры должны подходить к этому как к проблеме гидродинамики. Воздух — это жидкость, а пластиковые гранулы — полезная нагрузка. Если вы не знаете точный вес, форму и объем полезной нагрузки, вы не сможете рассчитать необходимую скорость воздуха. Слишком медленная скорость приведет к тому, что материал выпадет из суспензии, закупорив трубу. Слишком быстро, и гранулы разбиваются о локти, образуя пыль и ангельские волосы, которые портят конечный формованный продукт.

Категория 1: Характеристики и поведение сырья

Объемная плотность и характеристики частиц

Физическая форма вашего материала — будь то гранулы, порошок, хлопья или микрогранулы — и его объемная плотность напрямую влияют на скорость транспортировки. Объемная плотность определяет скорость сальтации, которая представляет собой минимальную скорость воздуха, необходимую для удержания частиц во взвешенном состоянии в конвейерной линии. Тяжелые и плотные материалы требуют более высоких скоростей воздуха, чтобы они не выпадали из воздушного потока и не засоряли трубы. Абразивные материалы также диктуют необходимость использования специализированных, износостойких материалов для труб.

Рассмотрим разницу между транспортировкой первичных гранул поликарбоната и транспортировкой легкого, рыхлого измельченного материала. У перешлифовки совершенно другой аэродинамический профиль. Если ваша система рассчитана только на первичные пеллеты, переизмельчение, скорее всего, приведет к закупорке бункеров и нестабильному потоку в линиях. Вы должны документировать объемную плотность каждого материала, который вы планируете обрабатывать.

Гигроскопические свойства и требования к сушке

Гигроскопичные материалы поглощают влагу из окружающего воздуха, что требует надежных осушающих систем сушки. Вы должны задокументировать требуемые точки росы (обычно от -40°C до -50°C), температуру сушки и конкретное время выдержки. Эти данные имеют решающее значение для проектирования центральных сушильных бункеров, обеспечивающих поступление смолы в обрабатывающую машину с точным уровнем влажности, необходимым для предотвращения поверхностных дефектов и структурных недостатков конечной отформованной детали.

Если вы обрабатываете ПЭТ или нейлон, влага — ваш самый большой враг. Вы не можете просто обдуть эти материалы окружающим растительным воздухом. Сам транспортирующий воздух часто необходимо сушить или использовать замкнутую систему подачи сухого воздуха. Документирование точной влагостойкости ваших смол позволяет инженерам правильно подобрать осушающие барабанные сушилки и замкнутые схемы транспортировки.

Функция защиты и перехвата после высыхания

Сбор данных о чувствительности материала к влаге определяет необходимость установки перехватывающей всасывающей камеры. Этот компонент предотвращает застой высушенного материала в конвейерных линиях и поглощение влаги из окружающей среды. Захватывая материал сразу после этапа сушки и продувая линии после каждого цикла транспортировки, система гарантирует, что в бункер машины попадет только идеально высушенная смола.

Без запорного клапана материал, остающийся в трубе между циклами, действует как губка. Когда начинается следующий цикл, этот влажный кусок материала попадает прямо в обрабатывающую машину, вызывая вздутия, пузыри и бракованные детали. Перехватывающая коробка является неотъемлемым компонентом высокопроизводительных конструкционных смол.

Смешивание, дозирование и соотношение дозировок

Вы должны документировать количество различных материалов, используемых на машине. Сюда входят первичная смола, красители маточной смеси, химические добавки и процент перемола. Укажите, будет ли дозироваться на центральной станции или локально в бункере машины. Точные соотношения дозирования гарантируют, что автоматические коллекторы и блендеры имеют правильный размер для обработки конкретного рецепта, не создавая препятствий для потока материала.

1. Перечислите все основные смолы, используемые на конкретной машине.
2. Задокументируйте максимальный процент переизмельчения, разрешенный для данного процесса.
3. Определите все красители и добавки, отметив их коэффициенты разбавления.
4. Определите, требуется ли гравиметрическое или объемное смешивание, исходя из требований точности.

Категория 2: Производительность производства и потребление машин.

Расчет максимального часового потребления

Инженеры должны рассчитать максимальную тягу на машину, чтобы правильно определить размер системы. Для литья под давлением это означает умножение максимального размера порции на максимальное количество порций в час, а затем добавление запаса прочности. Для экструзии вы документируете максимальную производительность экструдера в килограммах или фунтах в час. Эти необработанные данные составляют основу для всех расчетов размеров вакуумных насосов и труб.

Не используйте мощность, указанную на паспортной табличке машины. Используйте фактическую максимальную производительность, основанную на самых тяжелых формах и минимальном времени цикла. Если у вас есть 500-тонная машина для литья под давлением, но вы обрабатываете в ней только мелкие детали, расчет системы подачи на максимальную 500-тонную мощность приведет к увеличению размера труб и ухудшению качества материала. И наоборот, занижение размера, основанное на среднем пробеге, приведет к голоданию машины, когда вы установите в нее тяжелую форму.

Учет импульсных нагрузок и пикового спроса

Средняя сменная смена не имеет значения при проектировании пневмотранспортной инфраструктуры. Вы должны проектировать с учетом мгновенного пикового спроса. Когда несколько машин для литья под давлением работают одновременно, в системе наблюдается резкий скачок выдачи материала. Если размеры воздуходувок и ресиверов рассчитаны только на основе среднесуточной производительности, машины будут голодать во время пиковых событий синхронизации.

Представьте себе пять машин, требующих материал в одну и ту же секунду. Вакуумный насос должен быть способен справиться с такой одновременной нагрузкой, или коллектор должен быть запрограммирован на быструю последовательность наполнений. Вам необходимо предоставить производителю реалистичную оценку того, сколько машин потенциально могут одновременно запустить цикл заполнения.

Различия между экструзией и литьем под давлением

Экструзия пластмасс требует непрерывной и стабильной вытяжки материала, тогда как литье под давлением основано на циклической периодической вытяжке. Это отклонение меняет конструкцию системы вакуумной транспортировки. Экструзионные линии часто требуют более крупных приемников непрерывного наполнения, в то время как литьевым машинам нужны приемники быстрого наполнения, ориентированные на порционную обработку, которые могут работать в соответствии с коротким временем цикла.

Категория 3: Планировка объекта, региональные условия и вспомогательные ограничения

Передача расстояний и маршрутизация

Точные чертежи САПР или физические измерения обязательны. Вы должны наметить все горизонтальные расстояния и вертикальные подъемы. Вертикальные подъемники требуют значительно больше энергии для преодоления силы тяжести, и эти измерения имеют решающее значение для расчета эквивалентной длины транспортировки, используемой для определения мощности вентилятора.

Возьмите лазерный измеритель и пройдитесь по полу. Измерьте расстояние от выпускного отверстия силоса до насосной, затем до потолочных ферм, поперек установки и вниз до бункера машины. Каждый фут вертикального подъема добавляет системе существенное сопротивление. Если вы угадаете эти цифры, размер вашего вакуумного насоса будет неправильным.

Колено, изгибы и коллекторы

Количество изменений направления должно быть тщательно задокументировано. Каждый изгиб вызывает трение, перепады давления и потенциальную деградацию материала. Высокоскоростная транспортировка через слишком большое количество колен приводит к образованию пыли, мелких частиц и волос ангела. Сведение к минимуму изгибов и использование колен с большим радиусом там, где это необходимо, защищает целостность материала и снижает нагрузку на вакуумные насосы.

1. Подсчитайте каждое колено под углом 90 градусов на запланированном маршруте.
2. Считайте каждый поворот на 45 градусов.
3. Определите места, где вместо жесткой трубы будет использоваться гибкий шланг.
4. Задокументируйте расположение всех автоматизированных коллекторов выбора материалов.

Места хранения и источника

Точно документируйте место происхождения материала относительно центральной станции управления. Данные об открытых бункерах, закрытых гейлордах, дневных контейнерах или станциях для сброса мешков необходимы для составления карты полного перемещения материала. Расстояние от склада до станции сушки, а затем до перерабатывающих машин определяет многоступенчатую архитектуру транспортировки.

Если вы извлекаете материал из силосов на открытом воздухе, вы должны учитывать изменения температуры и влажности окружающей среды. Холодные пеллеты, помещенные в теплое и влажное помещение, сразу же образуют конденсат. Это требует специальной конструкции разгрузочных силосов и, возможно, бункеров для предварительного кондиционирования еще до того, как материал достигнет основной системы сушки.

Интеграция с существующим вспомогательным оборудованием

Определите технические характеристики уже существующих сушилок, регуляторов температуры пресс-форм, охладителей или грануляторов. Новая система должна либо взаимодействовать с этими устройствами, либо физически обходить их. Бесшовная интеграция требует знания точных протоколов связи и физической площади устаревшего оборудования.

Категория 4: Требования к определению размеров компонентов и автоматизации

Система вакуумной транспортировки и определение размеров воздуходувки

Совокупные данные о производительности и расстоянии определяют необходимую мощность и тип вакуумных насосов. В зависимости от нагрузки инженеры выбирают объемные воздуходувки, кулачковые насосы или регенеративные воздуходувки. Воздуходувки меньшего размера вызывают засорение линий, а воздуходувки большего размера тратят энергию и ухудшают качество материала, транспортируя его слишком быстро.

Воздуходувки объемного действия — это «рабочие лошадки» для работы на больших расстояниях и при тяжелых нагрузках. Регенеративные воздуходувки подходят для коротких пробегов и легких материалов. Выбор полностью зависит от расчетов эквивалентной длины, полученных на основе данных планировки вашего предприятия и объемной плотности ваших смол.

Интеграция системы осушения и сушки

Размеры центральных сушильных бункеров зависят от пропускной способности и необходимого времени выдержки материала для сушки. Если материал требует четырехчасового пребывания и машина потребляет 100 килограммов в час, бункер должен вмещать не менее 400 килограммов активного материала плюс буфер. Точные данные о производительности не позволяют выбирать бункеры, которые слишком малы для правильной сушки смолы.

Всасывающая коробка для материала с функцией перехвата

Проект системы должен включать данные о линиях транспортировки материалов для определения размеров автоматических всасывающих коробок. Перехватывающий клапан очищает транспортирующую трубу после каждого цикла. Благодаря этому в линии не остается материала, который мог бы впитывать влагу или засоряться во время простоя машины. Это важнейший компонент при переработке высокогигроскопичных технических смол.

Центральная станция управления и интеграция ПЛК

Подробно опишите программное обеспечение и данные автоматизации, необходимые для центральной станции управления. Определите, какие существующие системы ERP или SCADA необходимо интегрировать с новым ПЛК. Документируйте точные параметры сигналов тревоги, требования к отслеживанию материалов и показатели отчетности по партиям, необходимые для поддержания строгого контроля качества и прослеживаемости на производстве.

Выбор материала трубопроводной сети

Абразивность материала определяет выбор труб. Обработка стеклонаполненного нейлона или углеродонаполненных смол требует определенных данных для выбора между стандартной нержавеющей сталью, закаленной сталью или эмалированными трубами и коленями. Использование стандартных труб для абразивных материалов приводит к быстрому износу, частым выбросам и серьезным утечкам в системе.

Оценка производителя системы центрального кормления: критерии технической компетентности

Инженерные возможности и посредничество в оборудовании

Заслуживающий доверия производитель систем централизованной подачи выполняет строгие расчеты динамики жидкости и анализ падения давления на основе ваших конкретных данных. Избегайте поставщиков, которые предлагают стандартные, универсальные расценки по каталогу, не ознакомившись с планировкой вашего предприятия или спецификациями материалов. Настоящие инженерные решения производителей; брокеры просто продают запчасти.

Когда вы передаете пакет данных, наблюдайте за реакцией поставщика. Если они сразу же предоставят вам ценовое предложение, не задавая уточняющих вопросов о ваших коэффициентах заточки или вертикальном подъеме, уходите. Компетентный инженер бросит вызов вашим предположениям и попросит разъяснить циклы пикового спроса.

Адаптация к местным условиям

Оцените способность поставщика адаптироваться к конкретным ограничениям завода. Это включает в себя работу с низкими потолками, соблюдение требований к чистым помещениям, управление экстремальной влажностью окружающей среды или плавную интеграцию с устаревшим оборудованием. Производитель должен продемонстрировать гибкость в своем инженерном подходе.

Верификация эталонных систем

Спросите у потенциальных производителей рекомендации и задайте бывшим клиентам высокотехнологичные вопросы. Узнайте, как система справляется с частой сменой материалов, насколько надежен автоматизированный коллектор во время пиковой производительности и обеспечивают ли вакуумные насосы обещанное стабильное давление на большие расстояния.

Постинсталляционная поддержка и масштабируемость

Оцените, позволяет ли предлагаемая архитектура системы в будущем добавлять машины или расширять завод. Хорошо спроектированная система включает в себя модульные коллекторы и масштабируемое программное обеспечение ПЛК, позволяющее добавлять новые технологические линии без необходимости полного ремонта вакуумного насоса или полной модернизации системы.

Риски реализации и стратегии их смягчения

Риск 1: Перекрестное загрязнение в системах, состоящих из нескольких материалов

Смешивание материалов на общих линиях разрушает производственный цикл. Уменьшите этот риск, внедрив правильные циклы продувки, используя современные автоматизированные конструкции коллекторов и обеспечив физическое разделение линий для несовместимых смол. ПЛК должен обеспечить соблюдение строгих протоколов очистки перед заменой материалов.

Риск 2: Деградация материала и пылеобразование

Слишком быстрая транспортировка материалов приводит к разрушению гранул и образованию пыли. Частотно-регулируемые приводы позволяют системе регулировать скорость воздуха в зависимости от конкретного транспортируемого материала. Правильный размер линии и контролируемая скорость транспортировки уменьшают образование мелких частиц и волос, сохраняя качество формованных деталей.

Риск 3: недооценка перепадов давления и увеличения высоты.

Неточные компоновочные данные приводят к использованию воздуходувок недостаточного размера. Когда перепады давления и вертикальные подъемы недооценены, системе не хватает мощности для эффективного перемещения материала. Это приводит к засорению линий материалом, частым отключениям систем и нехватке перерабатывающего оборудования.

Заключение

1. Проверяйте текущие показатели расхода материалов, документируя пиковую почасовую выдачу для каждой машины на этаже.
2. Нанесите на карту планировку вашего объекта с помощью лазерного измерителя, записав все горизонтальные прогоны, вертикальные подъемы и необходимые установки колен.
3. Составьте полный список всех перерабатываемых смол, включая объемную плотность, гигроскопические свойства и процент переизмельчения.
4. Свяжитесь с квалифицированным производителем, чтобы отправить пакет данных и запросить официальную инженерную консультацию и анализ гидродинамики.

Часто задаваемые вопросы

Вопрос: Что такое централизованная система подачи при переработке пластмасс?

A: Это автоматизированная сеть пневматической транспортировки, которая транспортирует сырьевые пластмассовые материалы из бестарного хранилища или центральных сушилок непосредственно на отдельные обрабатывающие машины с использованием герметичного вакуумного контура с замкнутым контуром.

Вопрос: Почему объемная плотность важна при проектировании конвейерных линий?

Ответ: Объемная плотность определяет скорость сальтации. Более тяжелые материалы требуют более высоких скоростей воздуха, чтобы оставаться во взвешенном состоянии в трубе, что напрямую определяет необходимую мощность вентилятора и диаметр трубы.

Вопрос: Как предотвратить впитывание влаги в трубах засохшим материалом?

Ответ: Путем установки перехватывающей всасывающей коробки сразу после сушилки. Это устройство полностью очищает конвейерную линию после каждого цикла, гарантируя, что никакой материал не застаивается в трубе и не впитывает влагу из окружающей среды.

Вопрос: Должна ли система быть рассчитана на средний или пиковый расход материала?

О: Система всегда должна быть рассчитана на мгновенную пиковую нагрузку. Выбор размера для среднего потребления приведет к тому, что машины будут голодать, когда несколько агрегатов будут работать и вытягивать материал одновременно.

Вопрос: Почему колени и изгибы имеют значение в данных планировки объекта?

Ответ: Каждый изгиб приводит к трению и падению давления. Слишком большое количество колен может привести к разрушению материала, образованию пыли и значительному увеличению нагрузки на вакуумные насосы, что потребует более мощных воздуходувок для компенсации.

Вопрос: Может ли централизованная система обслуживать как экструзионные, так и литьевые машины?

О: Да, но конструкции приёмников различаются. Экструзия требует приемников непрерывного заполнения для стабильной вытяжки, тогда как при литьевом формовании используются приемники периодического действия, чтобы обеспечить быстрое циклическое время цикла.
