Как следует установить расстояние транспортировки для вакуумной системы для пластиковых гранул?

Неправильный расчет расстояния транспортировки является основной причиной проблем с пропускной способностью, деградации материалов и преждевременного выхода из строя оборудования на предприятиях по переработке пластмасс. Менеджеры предприятий часто недооценивают влияние вертикальных подъемов и изгибов труб, что приводит к использованию вакуумных насосов недостаточного размера, чрезмерным скоростям транспортировки и образованию пыли или «волос ангела» (стримеров) в подаваемой смоле. Для установления правильного расстояния транспортировки необходимо выйти за рамки линейных измерений, чтобы рассчитать «эквивалентное расстояние», выбрать подходящую фазу транспортировки и согласовать характеристики системы с производительностью вашей системы гранулирования пластика . Использование базовых планов помещений для определения размеров пневматической линии гарантирует головную боль при эксплуатации. Вы должны учитывать физику воздушного потока, трение стенок трубы и хрупкость конкретного перемещаемого полимера. Правильно спроектированная компоновка обеспечивает непрерывную подачу материала, защищает целостность гранул и максимально увеличивает срок службы ваших пневматических компонентов.

• Линейное и эквивалентное расстояние: Истинное расстояние транспортировки должно учитывать вертикальные подъемы и колена, где один изгиб на 90 градусов может добавить эквивалент 20 футов линейного сопротивления трубы.
• Компромиссы по скорости: перемещение пластиковых гранул на большие расстояния в системах с разбавленной фазой требует более высоких скоростей, что экспоненциально увеличивает риск деградации материала и износа труб.
• Размеры оборудования не подлежат обсуждению: преодоление больших расстояний транспортировки требует точного выбора размера вакуумного насоса; более высокая вакуумная мощность обеспечивает возможность работы на больших расстояниях, не полагаясь исключительно на разрушительную скорость воздуха.
• Интеграция системы. Для оценки всей производственной линии — от экструдера до силоса — необходимо сотрудничать с опытным производителем машин для гранулирования пластика, чтобы убедиться, что система транспортировки соответствует производительности гранулятора.

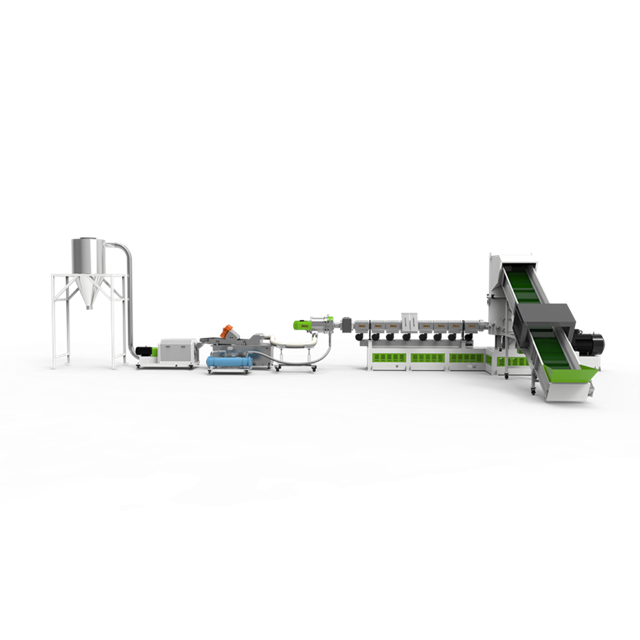

Физика расстояния в вакуумной системе транспортировки пластиковых гранул

Вакуумная система транспортировки пластиковых гранул работает по принципу отрицательного перепада давления. Вакуумный насос, расположенный в точке назначения, удаляет воздух из закрытой трубопроводной сети, создавая зону более низкого давления. Атмосферное давление в источнике материала затем выталкивает воздух в систему, создавая скорость воздушного потока, способную захватывать и транспортировать сыпучие твердые вещества. Гранулы подвешиваются в этом воздушном потоке и переносятся в ресивер. Однако этот процесс очень чувствителен к физическому расположению трубопровода.

По мере увеличения длины трассы трение о стенки трубы снижает эффективный перепад давления. Такое ухудшение вакуума с расстоянием означает, что вам нужны более высокие начальные уровни вакуума для поддержания заданной скорости воздуха в точке захвата. Если вакуумный насос не способен преодолеть это совокупное сопротивление, скорость воздуха падает ниже скорости сальтации — минимальной скорости, необходимой для удержания гранул во взвешенном состоянии. Когда это происходит, гранулы выпадают из воздушного потока, волочась по нижней части трубы, что в конечном итоге приводит к полной закупорке линии.

Промышленность пластмасс часто полагается на высокоскоростную транспортировку разбавленной фазы на большие расстояния, поскольку первоначальные затраты на оборудование ниже, а системы относительно просты в эксплуатации. В разбавленной фазе гранулы суспендируются в высокоскоростном воздушном потоке, обычно движущемся со скоростью от 4000 до 6000 футов в минуту. Несмотря на свою популярность, перемещение материала на таких скоростях на большие расстояния приводит к серьезным эксплуатационным проблемам, в первую очередь к образованию пыли и фрикционному нагреву.

Существует прямая корреляция между чрезмерным расстоянием, высокой скоростью и деградацией материала. Когда пластиковые гранулы движутся на высоких скоростях по длинным участкам труб, они постоянно ударяются о стенки труб и трутся о них. Это трение генерирует тепло. Для более мягких полимеров или материалов с более низкой температурой плавления этот фрикционный нагрев приводит к тому, что внешний слой гранулы слегка плавится и размазывается по стенке трубы. По мере того, как эти пятна накапливаются и отслаиваются, они образуют длинные тонкие пряди, известные как «волосы ангела» или стримеры. В то же время постоянные удары откалывают гранулы, образуя мелкую пыль. И волоски ангела, и мелкие частицы засоряют фильтры, засоряют поворотные клапаны и вызывают дефекты в готовых формованных или экструдированных изделиях.

Помимо разрушения материала, высокоскоростная транспортировка на большие расстояния ускоряет абразивный износ компонентов системы. Основная тяжесть этого воздействия приходится на локти, поскольку материал вынужден быстро менять направление. Поворотные шлюзовые клапаны и корпуса ресиверов также страдают от постоянной бомбардировки высокоскоростными пулями. Абразивный износ приводит к преждевременному выходу из строя компонентов, утечкам вакуума и дорогостоящим простоям для обслуживания и замены.

Расчет «эквивалентного расстояния транспортировки» (истинная метрика)

Использование простых линейных измерений плана помещения — это гарантированный способ уменьшить размеры системы пневматической транспортировки. Фактическое сопротивление системы должно рассчитываться с использованием формулы «эквивалентной длины». Этот инженерный показатель преобразует каждый вертикальный подъем, колено и изменение направления в эквивалентную длину прямой горизонтальной трубы. Это дает точное представление о рабочей нагрузке, которую должен преодолеть вакуумный насос.

Вертикальные трубопроводы создают огромный эффект мультипликатора на сопротивление системы. При горизонтальном перемещении материала скорость воздуха должна преодолевать только трение трубы и инерцию гранул. Однако при вертикальном перемещении материала система должна постоянно бороться с гравитацией. Стандартное инженерное правило заключается в том, что один фут вертикального подъема требует той же энергии, что и два фута горизонтального подъема. Следовательно, вертикальный подъем на 20 футов добавляет к вашим расчетам 40 футов эквивалентного расстояния.

Изменения направления, особенно локти и изгибы, добавляют существенное сопротивление. Когда пули ударяются о локоть, они теряют импульс и выпадают из подвески. Система должна затрачивать значительную энергию на повторное ускорение материала до скорости транспортировки после изгиба. Одно стандартное колено под углом 90 градусов может добавить сопротивление трубы, эквивалентное 20 погонным футам. Если у вас есть система с 20 футами вертикальной трубы, 20 футами горизонтальной трубы и двумя коленами по 90 градусов, линейное расстояние составляет 40 футов, но эквивалентное расстояние составляет 100 футов (40 для вертикали + 20 для горизонтали + 40 для колен).

1. Измерьте общую длину всех прямых горизонтальных участков трубопровода.
2. Измерьте общую длину всех вертикальных участков трубы и умножьте на 2.
3. Подсчитайте количество колен под углом 90 градусов и умножьте на 20.
4. Подсчитайте количество колен под углом 45 градусов и умножьте на 10.
5. Суммируйте все эти значения, чтобы определить общее эквивалентное расстояние транспортировки.

Последовательность этих компонентов также имеет значение. Это известно как стратегия пневматической компоновки. Вертикальные подъемники всегда должны располагаться как можно ближе к точке подачи материала. Если вы разместите вертикальный подъемник в конце длинного горизонтального участка, скорость воздуха уже ухудшится из-за трения. Внезапная потребность преодолеть силу тяжести в конце линии вызовет падение конечной скорости, что приведет к немедленному засорению линии. Подъем материала на ранних стадиях движения гарантирует, что система будет иметь максимальный перепад давления, необходимый для подъема.

Минимизация эквивалентного расстояния требует практичных стратегий планировки. Используйте подсечки с длинным радиусом вместо острых стандартных локтей. Развертка с большим радиусом позволяет материалу менять направление более плавно, уменьшая ударное трение и падение давления. Сведите к минимуму общие изменения направления, прокладывая трубы как можно более прямо, даже если для этого потребуется подвешивать их к потолку, а не вдоль стен объекта.

Оценка этапов транспортировки и режимов давления на большие расстояния

Выбор правильного этапа транспортировки имеет решающее значение при работе с увеличенными эквивалентными расстояниями. Транспортировка в разбавленной фазе лучше всего подходит для эквивалентных расстояний от коротких до средних, где высокая скорость не ставит под угрозу целостность гранул. В этих приложениях трением можно управлять, а риск деградации остается низким. Однако его ограничения становятся очевидными на длительных дистанциях. Высокое трение, возникающее на протяжении сотен футов труб, приводит к неприемлемому уровню деградации материала и износу компонентов.

На экстремальных расстояниях плотная фаза и волновая транспортировка обеспечивают превосходную производительность. Эти системы перемещают пластиковые гранулы медленно движущимися волнами или твердыми частицами, а не удерживают их во взвешенном состоянии в высокоскоростном воздушном потоке. Системы с плотной фазой могут эффективно транспортировать материал на расстояние до 1000 футов, сохраняя при этом скорость ниже 1000 футов в минуту. Это медленное движение резко уменьшает трение.

Факторы, влияющие на стоимость систем с плотной фазой, включают более высокие первоначальные капитальные затраты, поскольку они требуют специализированных сосудов под давлением, точного контроля впрыска воздуха и трубопроводов, рассчитанных на тяжелые условия эксплуатации. Однако эти первоначальные затраты компенсируются значительно меньшими затратами на техническое обслуживание. Системы с плотной фазой не производят волос, значительно снижают образование пыли и продлевают срок службы колен и клапанов. Сокращение количества пыли также снижает требования и частоту технического обслуживания систем фильтрации.

При оценке режимов давления необходимо противопоставлять вакуумные системы (отрицательного давления) системам положительного давления. Вакуумная система идеально подходит для транспортировки материала из нескольких пунктов приема в один пункт назначения. Он чистый, поскольку любые утечки затягивают воздух внутрь, а не заносят пыль в помещение. Однако вакуумные системы ограничены атмосферным давлением; вы можете создать вакуум не более 14,7 фунтов на квадратный дюйм. Это ограничивает их эффективное расстояние транспортировки.

Система положительного давления необходима для транспортировки крупнотоннажных материалов на очень большие расстояния или в бункеры с несколькими пунктами назначения. В системах с положительным давлением для проталкивания материала используются воздуходувки или компрессоры, что обеспечивает гораздо более высокий перепад давления (до 15 фунтов на квадратный дюйм для воздуходувок и до 100 фунтов на квадратный дюйм для компрессоров в плотной фазе). Это делает их способными преодолевать огромные эквивалентные расстояния, хотя зачастую и с более высокими скоростями транспортировки, если они используются в установке с разбавленной фазой.

Выбор оборудования для преодоления ограничений по расстоянию

Преодоление ограничений по расстоянию требует точного определения размеров оборудования, начиная с вакуумного насоса. Модернизация вакуумного насоса для достижения более высокой производительности вакуума часто является основным методом достижения больших расстояний транспортировки и более высокой производительности без увеличения диаметра трубы. Насос большего размера создает больший перепад давления, позволяя системе поддерживать необходимую скорость скачка на более длинном эквивалентном расстоянии.

Существует строгая математическая зависимость между диаметром трубы, объемом воздуха (CFM) и грузоподъемностью на расстояние. Если вы увеличиваете диаметр трубы, чтобы переместить больше материала, вам придется экспоненциально увеличить производительность вакуумного насоса в футах в минуту, чтобы поддерживать ту же скорость воздуха. И наоборот, если вы попытаетесь протолкнуть слишком много материала через небольшую трубу на большое расстояние, падение давления превысит производительность насоса, что приведет к засорению линии. Правильный размер требует расчета точного количества кубических футов в минуту, необходимого для поддержания скорости, исходя из конкретного эквивалентного расстояния и объемной плотности пластиковых гранул.

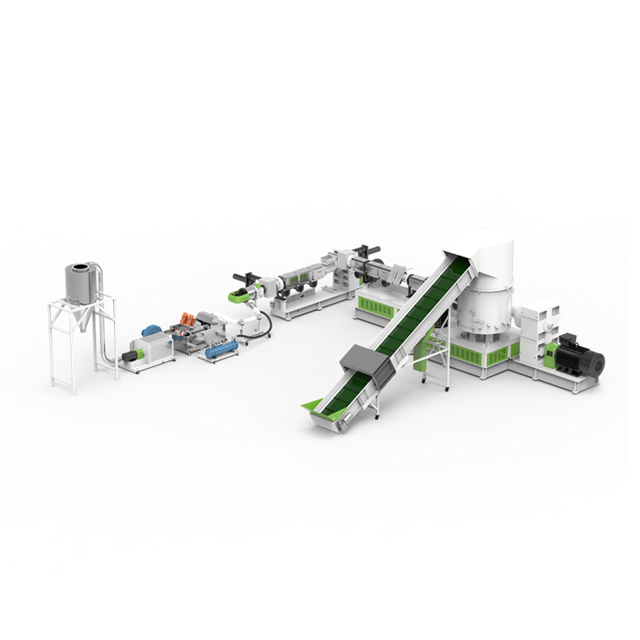

Интеграция с предшествующим оборудованием имеет решающее значение. Вы должны согласовать скорость тяги конвейерной системы с непрерывной производительностью линии гранулирования. Если система транспортировки имеет недостаточный размер для эквивалентного расстояния, она не сможет перемещать гранулы с той скоростью, с которой их производит экструдер. Это приводит к возникновению резервных копий на входе, переполнению улавливающих бункеров и вынужденным остановкам экструзионной линии. И наоборот, слишком большая система, потребляющая ограниченный запас, вызовет «голодание» системы, что приведет к неустойчивой транспортировке, увеличению скорости и серьезной деградации материала.

Поиск и внедрение: оценка вашего поставщика машин для гранулирования пластика

При модернизации или установке новой линии передачи вы должны оценить, обладает ли поставщик машин для гранулирования пластика собственными знаниями в области пневматической инженерии, чтобы точно рассчитать эквивалентные расстояния и перепады давления в системе. Многие поставщики оборудования просто продают готовые погрузчики, основываясь на таблицах линейных расстояний. Этот подход опасен для сложных макетов. Вам нужен партнер, который выполнит подробные расчеты с учетом объемной плотности, размера частиц и конкретной маршрутизации вашего предприятия.

Покупка предварительно упакованных стандартизированных вакуумных погрузчиков для сложных маршрутов на большие расстояния сопряжена со значительными эксплуатационными рисками. Эти устройства обычно предназначены для коротких прямых участков рядом с машиной. Применение их к бегу на эквивалентную дистанцию ​​200 футов с несколькими локтями приведет к немедленному провалу. Специально разработанные системы, разработанные специализированным производителем, гарантируют, что насос, трубопроводы и ресиверы идеально соответствуют удельному сопротивлению вашей компоновки.

Прежде чем завершить покупку, всегда запрашивайте тестирование потока материала в лаборатории поставщика. Отправьте образец вашего конкретного полимера и попросите его пропустить через испытательный цикл, который имитирует рассчитанное вами эквивалентное расстояние. Этот этап проверки позволяет вам проверить пределы разложения, проверить образование «волос» и подтвердить, что предлагаемая скорость гранул не повредит ваш материал. Если поставщик отказывается проводить тестирование потока, считайте это серьезным тревожным сигналом.

Риски реализации и стратегии их смягчения

Наиболее распространенным риском реализации является засорение линии и помпажи, непосредственно вызванные недостаточно рассчитанными эквивалентными расстояниями. Когда сопротивление выше ожидаемого, скорость воздуха в конце линии падает ниже точки скачка. Гранулы выпадают из взвеси, накапливаются в трубе и в конечном итоге полностью блокируют поток. Помпаж возникает, когда система частично устраняет засор, отправляя в приемник массивную высокоскоростную порцию материала, которая может повредить оборудование.

Чтобы уменьшить засорение и помпаж, установите в точке забора линии очистные клапаны. Эти клапаны позволяют системе продувать линию чистым воздухом перед выключением, предотвращая оседание материала в трубах. Дополнительно установите на вакуумные насосы частотно-регулируемые приводы (ЧРП). ЧРП позволяют регулировать скорость воздуха в зависимости от сопротивления линии в реальном времени, обеспечивая оптимальный поток без превышения скорости материала.

Засорение фильтров является еще одним существенным риском. Повышенное количество пыли, образующейся в результате трения на больших расстояниях, может быстро засорить стандартные фильтры приемника. Когда фильтры засоряются, система теряет всасывание и подача прекращается. Чтобы смягчить это, укажите увеличенные площади фильтрации для любого пробега на большие расстояния. Внедрите автоматические системы импульсно-струйной очистки, которые используют потоки сжатого воздуха для непрерывной очистки фильтров во время работы, предотвращая накопление пыли.

Трение на длинных участках трубопровода создает серьезную опасность статического электричества. Пластиковые гранулы обладают высокими изоляционными свойствами и, трутся о стенки трубы, накапливают статический заряд. Это может привести к прилипанию материала к трубам, нестабильному потоку и, в тяжелых случаях, к опасным статическим разрядам. Уменьшите этот риск, обеспечив правильное заземление системы на всех соединениях труб и компонентах. Используйте специальные проводящие трубопроводы или установите в линию устройства для устранения статического электричества, чтобы нейтрализовать заряд при движении материала.

Заключение

Немедленно проверьте текущую планировку вашего объекта, чтобы рассчитать истинное эквивалентное расстояние ваших пневматических линий с учетом каждого вертикального подъема и колена. Осмотрите существующие фильтры подачи смолы и приемника на наличие признаков ангельских волос или чрезмерного количества пыли, которые указывают на проблемы со скоростью. Прежде чем приобретать или модернизировать вакуумные насосы любых размеров, проконсультируйтесь со специализированным инженером по пневмотранспорту для проведения анализа падения давления.

Часто задаваемые вопросы

Вопрос: Как рассчитать эквивалентное расстояние в системе пневматической транспортировки?

A: Эквивалентное расстояние рассчитывается путем сложения линейного горизонтального трубопровода, линейного вертикального трубопровода, умноженного на коэффициент сопротивления гравитации в два раза, и эквивалентной длины всех колен. Стандартное колено под углом 90 градусов обычно добавляет к общему расчету 20 футов эквивалентного сопротивления.

Вопрос: Что такое «волосы ангела» при транспортировке пластика?

Ответ: Волосы ангела — это длинные тонкие нити пластика, которые образуются, когда гранулы слегка плавятся из-за трения о стенки трубы. Это происходит при высокоскоростной транспортировке на большие расстояния, в результате чего расплавленный пластик размазывается и отслаивается в виде полос.

Вопрос: Почему проблематично транспортировать разбавленную фазу на большие расстояния?

Ответ: Транспортировка в разбавленной фазе зависит от высокой скорости воздуха для суспендирования гранул. На больших расстояниях эта устойчиво высокая скорость экспоненциально увеличивает трение, что приводит к серьезной деградации материала, чрезмерному пылеобразованию и быстрому абразивному износу колен труб.

Вопрос: Как вертикальные трубопроводы влияют на расстояние транспортировки?

Ответ: Вертикальные трубопроводы требуют значительно больше энергии для преодоления силы тяжести по сравнению с горизонтальными участками. В инженерных расчетах вертикальный участок обычно рассчитывается как имеющий вдвое большее сопротивление, чем эквивалентный горизонтальный участок, что существенно влияет на размер насоса.

Вопрос: В чем преимущество волновой транспортировки?

Ответ: Волновая транспортировка перемещает гранулы медленно плотными, компактными волнами, а не удерживает их во взвешенном состоянии на высоких скоростях. Это значительно снижает трение, полностью предотвращает образование волосков и сводит к минимуму абразивный износ компонентов системы на больших расстояниях.

Вопрос: Как частотно-регулируемые приводы (ЧРП) улучшают вакуумную транспортировку?

Ответ: ЧРП позволяют операторам точно контролировать скорость двигателя вакуумного насоса. Это позволяет в режиме реального времени регулировать скорость воздуха в зависимости от сопротивления линии, предотвращая деградацию материала из-за чрезмерных скоростей и обеспечивая при этом достаточную силу для предотвращения засорения линии.
