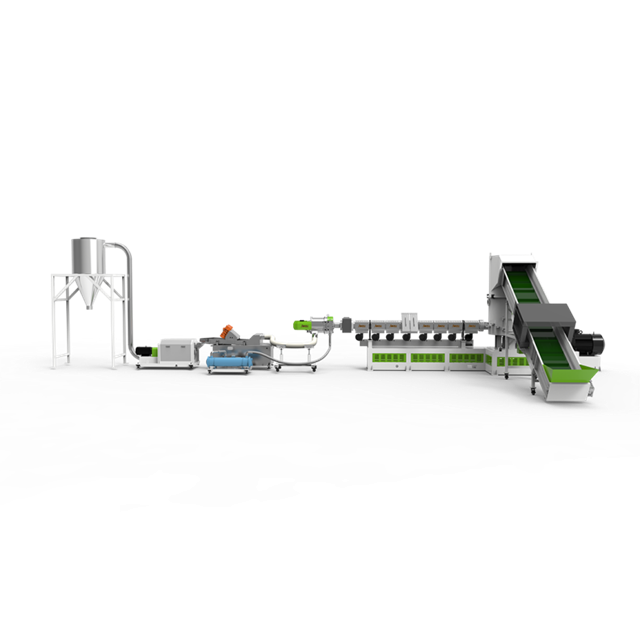

Как вакуумная транспортировка может предотвратить засорение трубопровода?

Незапланированные простои из-за засоров трубопроводов быстро истощают ресурсы предприятия. Рабочее время на техническое обслуживание увеличивается, а производство полностью останавливается. Установки транспортировки с положительным давлением и плотной фазой часто страдают от сильного засорения линии, вызывая деградацию материала и образование волосков при перемещении термочувствительных или абразивных полимеров. Транспортировка с отрицательным давлением предлагает высококонтролируемую альтернативу. Эта техническая оценка помогает инженерам предприятий и менеджерам по эксплуатации определить, решает ли переход на вакуумную архитектуру хронические проблемы блокировки, не создавая новых узких мест. Мы рассмотрим гидродинамику транспортировки гранул, механические различия между толкающими и тянущими материалами, а также конкретные инженерные требования для определения надежной системы. Понимая коренные причины засорения линии, предприятия могут внедрять целевые решения, которые защищают целостность продукции и поддерживают непрерывную производительность.

• Собственное предотвращение закупорки: Вакуумная транспортировка использует отрицательное давление для вытягивания материалов, естественным образом расширяя воздух внутри трубопровода для поддержания постоянной скорости и предотвращения слипания материала.
• Автоматическое устранение дросселирования: современные вакуумные системы оснащены порогами высокого уровня вакуума, которые автоматически прекращают подачу продукта до того, как произойдет критическая закупорка, что позволяет быстро очистить линию.
• Полная очистка трубопровода. В отличие от установок с положительным давлением, системы отрицательного давления обеспечивают полную очистку трубопровода, значительно снижая риски перекрестного загрязнения продукта при смене материалов.
• Интеграция системы. Для успешного развертывания требуется точное перемещение труб, тщательное обслуживание фильтров и плавная интеграция с вашей более широкой системой гранулирования пластика.
• Эксплуатационные компромиссы: хотя вакуумные системы очень эффективны для предотвращения засоров и бережного обращения, они обычно ограничены более короткими расстояниями транспортировки и более низкой пропускной способностью по сравнению с альтернативами с положительным давлением.

Механика засоров трубопроводов при транспорте полимеров

Основные причины засорения линии

Засоры трубопроводов редко происходят мгновенно. Они развиваются из-за сочетания плохой гидродинамики и характеристик материала. Резкое падение скорости транспортирующего воздуха приводит к выпадению взвешенных пластиковых гранул из воздушного потока. Эти гранулы оседают на дне горизонтальных участков трубы, создавая неподвижный слой, ограничивающий зону активного потока. По мере уменьшения площади поперечного сечения локальная скорость воздуха увеличивается, но общий перепад давления в системе резко возрастает. Чрезмерное соотношение материала и воздуха перегружает этап транспортировки. Когда операторы пытаются протолкнуть слишком много продукта через линию, рассчитанную на меньшую производительность, воздух не может поддерживать необходимую скорость подвески.

Плавление, вызванное трением, происходит, когда гранулы полимера царапают внутренние стенки трубы на высоких скоростях. Это трение генерирует локализованное тепло. Тепло слегка расплавляет поверхность гранулы. Расплавленный полимер переходит на стенку трубы, охлаждается и затвердевает. Со временем эти микроскопические отложения образуют толстые слои, особенно на длинных горизонтальных участках и коленях с малым радиусом. При разрушении пеллет образуются мелкие частицы пыли, которые ведут себя в воздушном потоке иначе, чем целые пеллеты. Волосы ангела скапливаются на изгибах труб и поворотных клапанах. Эти длинные тонкие нити расплавленного полимера обвивают внутренние компоненты и действуют как сети, улавливая другие гранулы. Эти скопления постепенно уменьшают внутренний диаметр трубы. В конце концов, линия полностью засоряется, останавливая весь поток материала и требуя немедленного вмешательства.

Различные сорта полимеров демонстрируют уникальное поведение, которое способствует образованию засоров. Мягкие эластомеры, такие как ТПУ или ТПЭ, очень чувствительны к плавлению при трении и требуют чрезвычайно низких скоростей транспортировки. Жесткие полимеры, такие как ПЭТ или поликарбонат, являются абразивными и могут изнашивать стенки труб, создавая шероховатую поверхность, задерживающую мелкие частицы. Понимание конкретных физических свойств транспортируемого материала является первым шагом в разработке системы, устойчивой к удушью.

Истинная цена системного сбоя

Сбои в системе влекут за собой тяжелое финансовое бремя, которое выходит далеко за рамки немедленной потери производства. Прямые затраты включают демонтаж линии вручную. Бригады по техническому обслуживанию тратят часы на очистку трубопроводов, часто требуя специальных инструментов и поднятых рабочих платформ для доступа к воздушным линиям. Повреждение оборудования часто происходит при попытках принудительной разблокировки. Рабочие иногда используют молотки по внешней стороне труб, чтобы выбить упорные пробки, что приводит к усталости конструкции, появлению вмятин и возможному выходу трубы из строя. Замена поврежденных поворотных клапанов, переключающих клапанов или продуваемых уплотнений вентилятора требует значительных затрат на детали и рабочую силу.

Косвенные затраты включают серьезные риски перекрестного загрязнения при смене сортов. Остаточные гранулы предыдущей партии смешиваются с новой партией, изменяя физические свойства и цвет конечного продукта. Снижение качества пеллет приводит к бракованию партий, жалобам клиентов и необходимости переработки или утилизации тонн материала. Общее снижение выхода влияет на эффективность всей системы гранулирования пластика . На устранение единичного серьезного засора может уйти целая производственная смена, что приведет к срыву графиков поставок и вынудит последующие экструзионные или формовочные линии простаивать.

Рассмотрим последовательность родов, необходимую для устранения серьезной блокировки положительного давления:

1. Заблокируйте и пометьте источники питания вентилятора и поворотного клапана.
2. Определите точное местоположение заглушки, постукивая по трубе или используя тепловизионное изображение.
3. Поднимите леса или установите ножничный подъемник для доступа к заблокированному участку.
4. Отвинтите муфты Морриса или фланцы, соединяющие сегменты трубы.
5. Физически вытолкните уплотненные гранулы с помощью длинных шестов или промышленных пылесосов.
6. Осмотрите внутреннюю часть трубы на предмет остатков волос или расплавленного полимера.
7. Соберите трубопроводную сеть, убедившись, что все уплотнения идеально выровнены, чтобы предотвратить утечку воздуха.
8. Перезапустите систему и медленно введите материал повторно, чтобы проверить поток.

Как система вакуумной транспортировки пластиковых гранул снижает риск засорения

Динамика отрицательного давления против положительного давления

Вакуумные системы вытягивают материал под отрицательным давлением, тогда как системы с положительным давлением выталкивают материал. Вытягивание материала в сторону сборника предотвращает сильное уплотнение материала. Это уплотнение обычно приводит к образованию твердых пробок в линиях положительного давления. Когда система положительного давления встречает сопротивление, воздуходувка продолжает нагнетать воздух, плотнее сжимая гранулы вместе, пока они не образуют неподвижную твердую массу. Давление за пробкой нарастает до тех пор, пока не лопнет предохранительный клапан нагнетателя или какой-либо компонент не выйдет из строя.

Системы отрицательного давления работают по-другому. Если сопротивление увеличивается, вакуум просто проскальзывает мимо материала, не уплотняя его дальше. Максимальный перепад давления ограничен атмосферным давлением, а это означает, что система физически не может генерировать огромные силы, необходимые для уплотнения гранул в твердый кирпич. Системы отрицательного давления позволяют полностью очистить трубопровод. В конце цикла транспортировки подающий клапан закрывается, а вакуумный насос продолжает работать в течение нескольких секунд. Это полностью очищает линию. В линии не остается остаточных пеллет. Это предотвращает перекрестное загрязнение и засорение при последующих запусках, что делает вакуумную транспортировку идеальной для предприятий, где на одном и том же оборудовании обрабатываются материалы разных цветов или сортов.

Контроль скорости и расширение воздуха

Воздух расширяется по мере движения к источнику вакуума. Это расширение приводит к более низким скоростям в точке захвата и более высоким скоростям на приемном конце. Более низкие начальные скорости обеспечивают более бережное обращение с продуктом, поскольку гранулы ускоряются в потоке воздуха. Контролируемые скорости минимизируют трение о стенки трубы. Они уменьшают поломку пеллет и образование пыли. Это радикально снижает образование мелких частиц и скоплений расплавленного полимера. Меньшее количество мелких частиц означает меньшее количество засоров и меньшую нагрузку на систему фильтрации.

В вакуумной установке управление этим профилем скорости предотвращает агрессивные воздействия, которые вызывают образование «волос» в стандартных коленах труб. Инженеры используют специальные расчеты, чтобы гарантировать, что конечная скорость в конце линии не превышает порог разложения полимера. Для высокочувствительных материалов устанавливаются специальные камеры замедления или колена с увеличенным радиусом действия, обработанные дробеструйной обработкой, для дальнейшего снижения ударной силы. Природа расширения воздуха под вакуумом обеспечивает амортизирующий эффект, которого нет в системах с положительным давлением.

Автоматизированные пороговые значения вакуума и регулирование подачи

Современные установки включают датчики вакуума, которые контролируют давление в системе в режиме реального времени. Они обеспечивают жизненно важный механизм защиты от удушья. Операторы определяют верхний предел вакуума на основе нормальных рабочих параметров конкретного материала. Когда система пересекает этот предел, что указывает на надвигающуюся блокировку или перегрузку линии, она автоматически останавливает поворотный клапан или механизм подачи. Это действие позволяет леске очиститься до того, как образуется твердая закупорка.

Надежная система вакуумной транспортировки пластиковых гранул во многом зависит от этого автоматического регулирования. Мгновенно перекрывая подачу материала, вакуумный насос может откачать оставшиеся в трубе гранулы, восстанавливая нормальное рабочее давление без ручного вмешательства. Как только уровень вакуума возвращается в безопасную зону, система управления автоматически возобновляет подачу. Этот непрерывный самокорректирующийся контур максимизирует пропускную способность, практически исключая риск катастрофического отключения линии.

Техническая оценка: определение размеров и характеристик вашей вакуумной системы

Выбор размера трубы и стратегии шага

Инженеры часто увеличивают размер труб на конвейерной линии. Эта практика, известная как шагание трубы, эффективно управляет расширением воздуха. По мере приближения воздуха к вакуумному насосу его объем увеличивается. Если диаметр трубы остается постоянным, скорость воздуха должна увеличиться, чтобы вместить больший объем. Увеличивая диаметр трубы через рассчитанные интервалы, система снижает конечные скорости и поддерживает оптимальные профили скорости на протяжении всего пробега.

Выбор подходящих материалов труб имеет решающее значение для долгосрочной надежности. Алюминий легкий и простой в установке, но может быстро изнашиваться из-за абразивных материалов. Нержавеющая сталь обеспечивает превосходную долговечность и устойчивость к коррозии. Радиусы изгиба должны соответствовать конкретным обрабатываемым пластиковым гранулам. Колено с длинным радиусом предотвращает резкие углы удара, позволяя пулям скользить по повороту, а не врезаться во внешнюю стену. Правильный размер сводит к минимуму деградацию при ударе и нагрев от трения. Ступенчатая конструкция трубопровода гарантирует, что по мере расширения воздуха под вакуумом увеличенный объем трубы удерживает скорость воздуха в пределах оптимального диапазона транспортировки, предотвращая как оседание, так и чрезмерное воздействие.

Механизмы фильтрации и разделения

Сборный резервуар и фильтр-приемник играют решающую роль в общем состоянии системы транспортировки. Они отделяют транспортируемый воздух от смеси материалов до того, как воздух достигнет вакуумного насоса. Эффективность фильтра определяет работоспособность системы. Если пыль и мелкие частицы минуют фильтр, они попадут в вакуумный насос, что приведет к быстрому износу, перегреву и возможному выходу из строя. Механизмы очистки обратным импульсом сохраняют фильтры чистыми во время работы. Порывы сжатого воздуха периодически выбивают пыль из фильтрующего материала и сбрасывают ее в сборный бункер.

Предотвращение попадания частиц в вакуумный насос является обязательным. Заглушенный фильтр снижает давление вакуума и вызывает немедленное засорение линии, поскольку система больше не может всасывать достаточно воздуха для поддержания скорости подвески. Выбор подходящего фильтрующего материала зависит от конкретных характеристик пыли вашего полимера. Полиэстер спанбонд является стандартным для общего применения, тогда как мембраны с покрытием из ПТФЭ необходимы для сверхмелкой или липкой пыли. Регулярный осмотр уплотнений корпуса фильтра и импульсно-струйных мембранных клапанов обеспечивает работу механизма очистки с максимальной эффективностью.

Интеграция с более широкой системой гранулирования пластика

Подключение вакуумных ресиверов к экструдерам требует технической точности и глубокого понимания скоростей потока материала. Силосы и объемные или гравиметрические питатели должны идеально синхронизироваться с циклами транспортировки. Производительность конвейера должна соответствовать производительности выбранного вами производителя оборудования для гранулирования пластика . Несовпадающие мощности немедленно создают узкие места на производстве.

Если экструдеру требуется больше материала, чем может доставить вакуумная система, производство останавливается, что приводит к нестабильному давлению расплава и низкому качеству продукции. Если вакуумная система подает слишком много материала, приемные бункеры переполняются, что приводит к засорению фильтров и отключению системы. Датчики уровня в приемных бункерах должны беспрепятственно взаимодействовать с панелью управления вакуумом, чтобы запускать и завершать циклы транспортировки в зависимости от спроса в реальном времени. Также необходима правильная вентиляция приемных бункеров, чтобы вытесненный воздух не мешал гравитационной подаче гранул в горловину экструдера.

Реалии реализации и концептуальные компромиссы

Ограничения по расстоянию и пропускной способности

Вакуумные системы работают в определенных физических границах, определяемых атмосферным давлением. Они оптимальны для расстояний менее 300 футов и лучше всего справляются с производительностью от низкой до средней. Поскольку максимальная теоретическая движущая сила ограничена примерно 14,7 фунта на квадратный дюйм (идеальный вакуум), вы не можете создать вакуум больше абсолютного нуля. В практическом промышленном применении системы редко работают при вакууме выше 10–12 рт. ст.

Энергоэффективность варьируется в зависимости от вакуумных насосов. Регенеративные воздуходувки экономичны и подходят для коротких расстояний и высокопористых материалов. Воздуходувки с принудительным вытеснением (типа Рутса) обеспечивают более крутую кривую производительности, поддерживая воздушный поток при более высоком сопротивлении, что делает их более подходящими для более длинных пробегов или более плотных материалов. Оцените эффективность насоса в зависимости от требуемого расстояния транспортировки и производительности. Перемещение материала на очень большие расстояния или с огромной скоростью остается областью применения систем положительного давления, которые могут использовать компрессоры для создания движущей силы 40 фунтов на квадратный дюйм или более.

Требования к техническому обслуживанию, подаче воздуха и восстановлению давления

Строгие графики технического обслуживания исключают засорение вакуумных систем. Особое внимание уделите целостности воздушного фильтра и состоянию зазоров поворотных клапанов. Выполняйте регулярные проверки регулятора на линиях подачи сжатого воздуха, питающих систему реверсивной импульсной очистки. Если давление сжатого воздуха упадет, фильтр не будет очищаться должным образом, что приведет к засорению и потере скорости транспортировки.

Для каждого цикла транспортировки должно существовать достаточное отрицательное давление. Внимательно следите за временем восстановления давления и вакуума. Полный зазор между проходами зависит от полного восстановления давления. Если вакуумный насос не сможет достичь необходимого рабочего давления до начала следующего цикла подачи, начальная скорость воздуха будет слишком низкой, чтобы суспендировать гранулы, что приведет к немедленному осаждению. Проверьте наличие утечек вакуума во всех соединениях труб, гибких шланговых соединениях и выпускных клапанах ресивера. Даже небольшая утечка может значительно ухудшить производительность системы и увеличить риск засорения.

• Еженедельно проверяйте фильтрующий материал на наличие признаков запотевания или физических разрывов.
• Убедитесь, что подача сжатого воздуха в импульсно-струйный коллектор поддерживает давление не менее 80 фунтов на квадратный дюйм.
• Проверьте посадку выпускного клапана ресивера, чтобы обеспечить герметичность вакуумного уплотнения.
• Измерьте зазор между ротором поворотного клапана и корпусом, чтобы предотвратить прорыв воздуха.
• Осмотрите гибкие шланговые соединения на наличие износа, трещин или ослабленных хомутов.

Проверка поставщика машин для гранулирования пластика для интеграции конвейерной транспортировки

Прежде чем завершить покупку оборудования, внимательно Ищите документально подтвержденные центры тестирования материалов, где они смогут пропустить ваш конкретный сорт полимера через пилотную систему транспортировки. Гарантии спроса на скорость транспортировки основаны на фактической объемной плотности и форме частиц, а не только на теоретических расчетах. оцените поставщика оборудования для гранулирования пластика .

Убедитесь, что они обладают опытом работы с вашим конкретным сортом полимера, особенно если он склонен к образованию волосков или чрезмерному пылению. Гарантии на всю систему обеспечивают значительную ценность и спокойствие. Приобретение гранулятора и пневмотранспортного оборудования от одного поставщика или от тесно интегрированного партнерства снижает риски интеграции. Унифицированная архитектура управления упрощает поиск и устранение неисправностей, сокращает время обучения операторов и обеспечивает беспрепятственный обмен данными между всеми компонентами без специального программирования или сложных процедур установления связи между различными марками ПЛК.

Заключение

Ни одна пневматическая система не застрахована полностью от засоров, но правильно спроектированная установка вакуумной транспортировки обеспечивает превосходную надежность. Он обеспечивает более бережное обращение, полную возможность очистки и автоматическое предотвращение засорения, что эффективно защищает пластиковые гранулы. Предприятия, которые уделяют приоритетное внимание целостности продукта и работают на умеренных расстояниях, найдут вакуумные системы очень надежными, особенно когда страдают от хронических блокировок положительного давления.

• Проведите испытание текучести материала с квалифицированным системным интегратором, чтобы проверить поведение полимера в условиях вакуума.
• Проведите аудит существующей инфраструктуры сжатого воздуха, чтобы обеспечить достаточную подачу сухого воздуха для очистки фильтра с обратным импульсом.
• Рассчитайте окупаемость инвестиций на основе возмещения времени простоя, сокращения трудозатрат на техническое обслуживание и устранения отходов от перекрестного загрязнения.
• Стандартизируйте соединения труб и фильтрующие материалы на предприятии, чтобы сократить запасы запасных частей.

Часто задаваемые вопросы

Вопрос: Что вызывает блокировку системы пневмотранспорта?

Ответ: Засоры обычно вызваны падением скорости транспортируемого воздуха, чрезмерными скоростями подачи, влажностью в воздухопроводах или скоплением расплавленных при трении материалов и мелких частиц на изгибах труб.

Вопрос: Чем отличается система вакуумной транспортировки пластиковых гранул от системы положительного давления?

Ответ: Вакуумные системы вытягивают материал, используя отрицательное давление, что предотвращает сильное уплотнение материала и позволяет автоматически отключать подачу при резком повышении уровня вакуума, тогда как положительное давление выталкивает материал и может плотно упаковать его в твердую пробку.

Вопрос: Может ли шаг трубы предотвратить засорение линии?

А: Да. Увеличение диаметра трубы вдоль маршрута транспортировки компенсирует расширение воздуха, поддерживает постоянную, плавную скорость и уменьшает трение, которое приводит к засорам.

Вопрос: Какую роль играет фильтр в предотвращении сбоев вакуумной системы?

A: Фильтр отделяет пластиковые гранулы и пыль из транспортируемого воздуха. Если фильтр забивается (засоряется), в системе теряется вакуумное давление, скорость падает, и линия неизбежно засоряется.

Вопрос: Почему «время восстановления вакуума» важно для предотвращения засоров?

Ответ: Время восстановления вакуума — это период, необходимый системе для восстановления достаточного отрицательного давления между циклами транспортировки. Если система не полностью восстановит свой вакуумный потенциал, следующий цикл начнется с недостаточной скоростью, что увеличивает риск осаждения и закупорки материала.

Вопрос: Как мне выбрать подходящего производителя машин для гранулирования пластика для интегрированной системы?

Ответ: Оценивайте производителей на основе их способности проводить комплексные испытания потока материала, их опыта работы с объемной плотностью вашего конкретного полимера и их способности плавно интегрировать экструзию с автоматизированным управлением вакуумной транспортировкой.
