Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-09-28 Происхождение:Работает
Я бывал на заводах, где только что доставленная машина простаивает просто потому, что вилочный погрузчик не может добраться до бункера. Покупка промышленного оборудования без расчета реального рабочего пространства неизменно приводит к кошмарам при монтаже. Вы можете измерить машину и очистить место на полу. Затем вы внезапно понимаете, что двери технического обслуживания не могут распахнуться. Мощный измельчитель — это надежная основа современного процесса измельчения материалов. Однако это требует тщательного и стратегического пространственного планирования.
В этом подробном руководстве мы разберем физическую площадь самой машины и реальное рабочее пространство, необходимое для бесперебойной работы вашего предприятия. От конвейеров и зазоров для технического обслуживания до электрической инфраструктуры — вы узнаете точные требования к пространству объекта, чтобы избежать дорогостоящих ошибок при планировке.
Операционные группы часто допускают критическую ошибку при оценке планировки нового объекта. Они смотрят только на базовые размеры в спецификации. Однако реальная площадь охватывает всю рабочую зону, необходимую для обеспечения эффективной работы системы.
Более того, недавний отраслевой анализ выявил значительный сдвиг в тенденциях проектирования объектов. Поскольку стоимость промышленной недвижимости во всем мире стремительно растет, руководители заводов быстро отказываются от разрастающихся мегаобъектов. Рынок смещается в пользу высокооптимизированных и модульных систем. Эта эволюция означает, что современное оборудование для измельчения должно обеспечивать более высокую производительность и занимать гораздо меньше места. Точное пространственное проектирование сегодня более важно, чем когда-либо прежде.

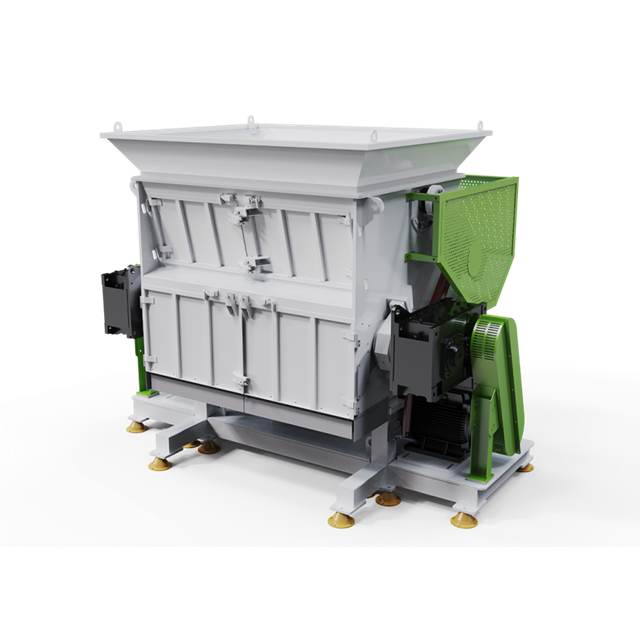

Физический размер оборудования напрямую зависит от длины его ротора и мощности двигателя. Представьте себе стандартное стальное шасси, стоящее на полу. Для средних и крупных промышленных предприятий это основание обычно варьируется от двух на полтора метра до массивных каркасов размером четыре на три метра.
Чтобы обеспечить более четкую объективную основу, рассмотрите эти типичные размеры, основанные на размерах ротора. Для машины средней мощности обычно требуется занимаемая площадь два с половиной метра на почти два метра. Переход к сверхмощной модели увеличивает его примерно до трех метров на два с лишним метра. Сверхмощные конфигурации легко займут большое количество необработанной площади. Имейте в виду, что эти размеры представляют собой только стальное шасси. Поскольку длина ротора увеличивается для размещения более широких материалов, конструктивная рама и системы привода должны пропорционально расширяться.
Горизонтальная площадь пола — это всего лишь одна часть сложного уравнения. Вертикальный зазор не менее важен. Высота потолка определяет, как именно можно подавать материал в машину и насколько сложно выполнять техническое обслуживание.
Стандартный агрегат для тяжелых условий эксплуатации оснащен большим загрузочным бункером, установленным непосредственно над камерой резки. В зависимости от агрессивного характера конструкции этот бункер может возвышаться над полом на несколько метров. Если ваш процесс основан на подвесных механизмах подачи, таких как механические захваты или крутые наклонные конвейеры, вам потребуется дополнительные три-четыре метра вертикального зазора. Это обеспечивает свободное падение материала, не вызывая опасных засоров.
Следовательно, крупномасштабные модели требуют мостовых кранов или козловых кранов для выполнения основных задач технического обслуживания. Для подъема прочного стального ротора весом в несколько тонн требуется вертикальный подъемный зазор, намного превышающий высоту самой машины. Обычно рекомендуется большая высота потолка, чтобы избежать узких мест в процедурах технического обслуживания.
Понимание внутренней анатомии оборудования необходимо для точного пространственного планирования. Конкретные внутренние механические компоненты определяют внешнюю форму, выступы и общий размер машины.
Загрузочный порт служит основной точкой входа для всех необработанных отходов. Если ваше предприятие обрабатывает громоздкие предметы, такие как промежуточные контейнеры для массовых грузов, пластиковые трубы большого диаметра или массивные деревянные поддоны, оборудование должно быть оборудовано загрузочным отверстием увеличенного размера.
В частности, установка большего загрузочного отверстия требует более широкого и высокого бункера, чтобы предотвратить застревание или выскакивание материала во время агрессивной работы. Этот бункер действует как жизненно важная буферная зона. Он удерживает материал до того, как он попадет в режущий ротор. В результате бункер большого объема значительно увеличивает общую занимаемую площадь машины. Это требует более жесткой структурной поддержки и более широких платформ доступа, чтобы операторы могли контролировать поток.
В отличие от простых машин с самотеком, современное редукционное оборудование использует мощный внутренний гидравлический толкатель, который прижимает сыпучие материалы к вращающемуся режущему валу.
Этот гидроцилиндр работает по горизонтальной оси. Чтобы подъемник полностью втянулся и позволил крупным предметам беспрепятственно упасть в камеру резки, шасси машины необходимо выдвинуть назад. Длина хода гидравлического цилиндра напрямую увеличивает общую длину агрегата. Например, машине, предназначенной для обработки широких предметов, потребуется гидроцилиндр с соответствующей длиной хода, что фактически удваивает длину секции камеры подачи.
Промышленное применение требует огромного крутящего момента для разрушения неумолимых материалов. Эта необработанная энергия генерируется большими электродвигателями, мощными редукторами и гидромуфтами.
При выборе размера измельчителя с одним валом инженеры должны учитывать боковые выступы. Высокопроизводительные модели, предназначенные для многоцелевых отходов, часто имеют двигатели мощностью от 37 до 132 киловатт. Эти массивные системы привода вместе с соответствующими редукторами обычно устанавливаются сбоку или сзади шасси. Если не отобразить этот боковой выступ, система привода может заблокировать проходы для вилочных погрузчиков или создать опасную помеху соседним технологическим линиям.
Кроме того, измельчитель вторичной переработки редко используется как отдельное устройство. Он служит основным этапом восстановления комплексной линии обработки материалов. Вспомогательное оборудование, необходимое для поддержки работы, часто занимает гораздо больше места, чем сам режущий блок.
Материал должен эффективно транспортироваться в бункер и уноситься сразу после измельчения. Ленточные конвейеры являются наиболее распространенным промышленным решением, но они требуют значительной линейной площади.
Поскольку конвейеры могут работать только под определенными углами наклона, чтобы предотвратить откат материала, для достижения высокого бункера требуется значительно растягивающийся конвейер. Аналогичным образом, разгрузочный конвейер, установленный под шасси, должен иметь достаточную длину для подъема обработанного материала в бункеры для сбора, пресс-подборщики или оборудование для вторичной обработки.
Тяжелые промышленные машины не могут просто подключаться к стандартным розеткам. Они управляются большими и сложными шкафами программируемого логического контроллера.
Из-за сильных вибраций и возможного образования пыли в процессе работы эти высокочувствительные электрические панели никогда не следует устанавливать непосредственно на машину. Для них требуется выделенное место на стене или на полу в безопасной, свободной от пыли зоне поблизости. На предприятиях должно быть выделено чистое, сухое пространство с достаточным пространством перед панелями для строгого соблюдения правил электробезопасности.
Если ваш поток отходов содержит скрытые металлические примеси, вам понадобится надленточный магнитный сепаратор, подвешенный непосредственно над разгрузочным конвейером. Для правильной работы этой установки требуются тяжелые структурные опоры и определенный вертикальный зазор.
При переработке сухих материалов образуется опасная и горючая пыль. Циклонные пылеуловители и системы фильтрации воздуха абсолютно необходимы для поддержания безопасной рабочей среды. Эти фильтрационные установки громоздки и обычно требуют отдельной площади. Они часто располагаются за пределами основного технологического цеха или спрятаны в углу с большим пространством и сложными воздуховодами, ведущими обратно к машине.
Плотно упакованное предприятие может выглядеть очень эффективным на чертеже, но на самом деле это приведет к серьезным задержкам в работе. Руководители предприятий должны разработать планы планировки, в которых приоритет отдается безопасности и просторным зонам технического обслуживания.
Регулярное техническое обслуживание включает в себя открытие опоры сита для устранения стойких замятий, замену калибровочных сит, а также вращение или замену режущих лезвий.
Представьте себе техника, который пытается вытащить застрявший тяжелый стальной экран, неловко прижавшись к бетонной стене. Это не просто расстраивает; это серьезная угроза безопасности. Техникам необходимо достаточное физическое пространство для безопасного маневрирования. Дверцы доступа на машине открываются наружу, требуя беспрепятственного свободного пространства. Операторы должны использовать длинные динамометрические ключи, пневматические инструменты и переносные подъемные механизмы. Строгое практическое правило — сохранять минимальное расстояние от одного до полутора метров со всех обслуживаемых сторон техники.
Материал не движется сам по себе. Вилочные погрузчики, фронтальные погрузчики или транспортные средства с автоматическим управлением постоянно требуются для сброса непереработанных отходов в систему подачи и удаления полных бункеров с измельченной продукцией.
Проектировщики объектов должны тщательно рассчитывать радиус поворота своих конкретных погрузочно-разгрузочных машин. Стандартному промышленному вилочному погрузчику требуется минимальная ширина прохода в несколько метров для безопасного маневрирования, подъема и наклона без столкновения с бункером, вспомогательными конвейерами или проходящим персоналом.
Производственные помещения должны соответствовать строгим правилам охраны труда. Планировка вашего объекта должна включать четко обозначенные и беспрепятственные пешеходные дорожки, безопасно проходящие вокруг тяжелой техники.
Рабочие должны иметь возможность быстрого доступа к кнопкам аварийной остановки. Должны быть предусмотрены свободные пути выхода на случай пожара или механической неисправности. Размещение оборудования слишком близко к несущей стене нарушает эти протоколы безопасности и создает опасные точки защемления для операторов, идущих по полу.
Оценивая доступное пространство, покупатели часто сравнивают модели с одним ротором и альтернативы с двумя роторами. Выбор между ними фундаментально влияет как на физическую площадь, так и на сложность последующей технологической линии.
Чтобы прояснить пространственные различия, давайте посмотрим на прямое сравнение того, как эти две разные технологии влияют на планировку вашего предприятия.
| Особенность | Установка с одним валом | Установка с двумя валами |
|---|---|---|
| Базовый след | От среднего до большого (требуется более длинное шасси для гидроцилиндра) | Умеренный (обычно самотеком, более короткое шасси) |
| Размер частиц | Точный размер с помощью внутреннего нижнего экрана | Только грубая первичная редукция; нет внутреннего экрана |
| Нижний космос | Часто устраняет необходимость во вторичных грануляторах. | Требуются вторичные грануляторы для точного размера, длина линии увеличивается вдвое. |
| Лучшее приложение | Пластмассы, дерево, бумага, комки, чистящие средства | Шины, металлолом, крупногабаритные бытовые отходы. |
В отличие от моделей с двойным ротором, однороторные машины оснащены встроенным калибровочным ситом, расположенным под режущей камерой. Это гарантирует, что выгруженный материал будет уменьшен до однородного и заданного размера. Поскольку калибровка контролируется точно за один этап, предприятия часто могут исключить необходимость во вторичном грануляторе. Удаление всей вторичной машины с технологической линии позволяет сэкономить огромное количество площадей, длины конвейера и электрической инфраструктуры.
Однако пространственное преимущество действительно только в том случае, если оно действительно соответствует вашему материалу. Однороторные агрегаты превосходно подходят для одинакового размера твердого пластика, дерева, бумаги и текстиля.
В измельчителях с двойным ротором отсутствует калибровочное сито, и они специально предназначены для первичного измельчения очень громоздких и жестких предметов. Если вам требуется определенный мелкий размер частиц для пластмасс, выбор конструкции с двойным ротором означает, что вам необходимо выделить дополнительное пространство после гранулятора для вторичного гранулятора. В конечном итоге это увеличивает ваш общий след.
Помимо физической стали, электрическое сердцебиение вашей системы требует собственной недвижимости. Согласование этих технических характеристик с физическими и электрическими мощностями вашего предприятия является важным шагом в предотвращении дорогостоящих задержек при установке.
Промышленное оборудование для уменьшения размеров требует значительной электроэнергии, что, в свою очередь, требует выделенного инфраструктурного пространства. Для более мощных двигателей требуются более толстые кабели, более крупные автоматические выключатели и иногда специальные понижающие трансформаторы.
Электрическое пространство является часто упускаемым из виду компонентом операционной зоны. Двигатели высокой мощности выделяют значительное количество тепла и требуют надежных шкафов управления. Эти панели должны быть установлены на ближайшей стене или на специальной напольной стойке в зоне с кондиционируемым климатом. Местные электротехнические нормы обычно требуют строгого минимального расстояния перед любой высоковольтной электрической панелью, чтобы обеспечить безопасный доступ для обслуживающего персонала.
Механическая взаимосвязь между скоростью ротора и крутящим моментом также влияет на планировку вашего предприятия, особенно в отношении зон подготовки материалов. Тяжелая техника работает по тихоходному, высокомоментному принципу. Это позволяет ему обрабатывать твердые и объемные материалы без задержек.
Как это повлияет на космос? Машины с оптимизированным соотношением крутящего момента к скорости обрабатывают материалы более стабильно. Это радикально снижает потребность в огромных буферных хранилищах для непереработанных отходов. Если машина часто застревает из-за недостаточного крутящего момента, необработанный материал быстро скапливается на полу предприятия и занимает ценную площадь. Выбрав машину с соответствующими характеристиками крутящего момента, вы обеспечите устойчивый поток материала из зоны подготовки через камеру резки и наружу через разгрузочный конвейер.
Физическая компоновка вашей системы измельчения будет значительно различаться в зависимости от конкретного типа материала, который вы обрабатываете. Различные материалы требуют уникально адаптированных механизмов подачи и протоколов безопасности.
Обработка толстых и тяжелых пластмасс, таких как трубы, полипропиленовые блоки или продувочные материалы для литья под давлением, требует очень надежной установки. При настройке измельчителя пластика для этих плотных материалов основным пространственным соображением является механизм загрузки. Тяжелые продувки невозможно загрузить вручную. Им требуются автоматизированные самосвалы, мощные мостовые краны или большие вилочные погрузчики.
Чтобы максимизировать пространство, менеджеры объектов должны спроектировать линейный поток. Полоса подъезда для вилочного погрузчика должна быть четко обозначена, чтобы позволить транспортному средству подъехать прямо к бункеру, выгрузить тяжелый пластик и повернуть задним ходом без необходимости широкого радиуса поворота. Кроме того, поскольку твердые пластмассы могут сильно разрушаться, крайне важно установить вокруг бункера усиленные защитные экраны или экраны из поликарбоната. Это может увеличить рабочую зону на несколько дюймов.
Древесные отходы представляют собой уникальную пространственную проблему из-за своих неуклюжих и жестких размеров. Для подачи длинных предметов в камеру резки часто требуется специальный удлиненный бункер.
Если высота вашего потолка ограничена, стандартный бункер с гравитационной подачей может оказаться невозможным, поскольку поддоны могут выступать сверху и представлять серьезную угрозу безопасности. В условиях ограниченного пространства можно использовать горизонтальную систему подачи или наклонный конвейер со специальным захватным механизмом. Хотя это требует большей линейной площади пола, это значительно уменьшает необходимый вертикальный зазор. Кроме того, ваша планировка должна предусматривать выделенное место для установки циклонной системы пылеудаления в соответствии с правилами пожарной безопасности.
Потоки коммерческих и промышленных отходов весьма разнообразны. Они часто содержат хаотичную смесь текстиля, упаковки, легких металлов и пластика. Разработка макета для многоцелевого приложения требует максимальной гибкости.
Для этого типа отходов система выгрузки занимает столь же много места, как и система подачи. Поскольку эти отходы часто содержат скрытые металлические примеси, разгрузочный конвейер должен быть достаточно длинным, чтобы в нем можно было разместить надленточный магнитный сепаратор. Также необходимо оставить место для мусорных баков под магнитом для сбора извлеченных черных металлов. Чтобы оптимизировать ограниченное пространство, рассмотрите возможность использования Z-образной или L-образной конфигурации конвейера. Это позволяет направлять измельченный материал вокруг опор конструкции или в соседние помещения, не требуя массивной непрерывной прямой линии.
Капитальные вложения в промышленное оборудование для переработки требуют систематического и аналитического подхода. Покупка слишком маленькой машины создаст узкие места в работе. Покупка слишком большого помещения приведет к потере ценной площади и капитала.
Прежде чем просматривать брошюры по оборудованию, проведите комплексный пространственный аудит вашего объекта. Это выходит далеко за рамки простого измерения площади предполагаемой зоны установки.
Вы должны учитывать весь логистический путь. Измерьте ширину и высоту дверей погрузочной платформы, чтобы убедиться, что машина может физически войти в здание после доставки. Определите расположение опорных стоек конструкции, низко висящих воздуховодов и существующих инженерных коммуникаций. Не забудьте учитывать динамическое пространство. Сюда входит радиус поворота ваших погрузочно-разгрузочных машин, дуга поворота дверей технического обслуживания и необходимые пешеходные дорожки.
Физический размер машины прямо пропорционален ее вычислительной мощности. Вы должны тщательно сбалансировать требуемую пропускную способность со строгими пространственными ограничениями.
Если вам требуется высокая производительность, но у вас ограниченная площадь, вам может потребоваться выбрать машину с более агрессивной конструкцией ротора и двигателем большей мощности, а не просто выбирать машину с большей физической режущей камерой. В качестве альтернативы, если ваше предприятие сильно ограничено в пространстве, вам может потребоваться внедрить модель работы в две смены, используя меньшую и более компактную машину. Зачастую это лучше, чем пытаться обработать весь материал за одну смену с помощью массивной установки, заполнившей ваш этаж.
Никогда не совершайте покупку, основываясь исключительно на статических размерах, указанных в спецификации. Авторитетные производители промышленного оборудования нанимают инженеров-прикладников, которые специализируются на интеграции объектов.
После того, как вы определите требования к пространственному аудиту и пропускной способности, запросите у производителя чертежи компоновки. Эти цифровые модели позволяют визуализировать машину, подающие конвейеры, системы разгрузки и зоны обслуживания в пределах точных размеров вашего предприятия. Этот консультативный процесс часто выявляет скрытые пространственные конфликты еще до того, как будет отрезан хоть один кусок стали.
Покупка мощного оборудования для измельчения материалов — это комплексная системная инвестиция, а не просто покупка отдельной машины. Расчет места для конвейеров, электрических панелей, зон обслуживания и безопасных проходов так же важен, как и расчет площади основания.
Всегда очень тщательно рассчитывайте общую рабочую площадь, принимая во внимание как горизонтальную площадь пола, так и вертикальный зазор над потолком. Правильное планирование гарантирует не только бесперебойную установку, но и десятилетия высокоэффективной и абсолютно безопасной эксплуатации. Если вы готовы оптимизировать планировку своего предприятия и выбрать идеальную машину для ваших конкретных пространственных ограничений, изучите передовые и легко адаптируемые решения по уменьшению размеров, доступные в Jwell Recycling. Их команда инженеров может помочь вам точно подобрать площадь и производительность, необходимые для повышения эффективности вашего предприятия.
Да, физически возможно установить эти машины на открытом воздухе, но это требует тщательного экологического планирования. Оборудование должно быть размещено в защищенном от атмосферных воздействий кожухе или под прочным навесом для защиты двигателя и гидравлических систем от дождя и снега. Кроме того, электрошкафы управления должны быть специально герметизированы для предотвращения проникновения влаги. При планировании пространства для наружной установки необходимо также учитывать надлежащие дренажные системы и зоны обслуживания для предотвращения ржавчины.
Вертикальный зазор во многом зависит от вашего конкретного метода подачи. Обычно вам необходимо не менее двух-трех метров свободного пространства над верхним краем бункера. Если вы используете наклонный подающий конвейер, вам необходимо место для шкива головки конвейера и траектории падения материала. Если вы используете вилочный погрузчик или фронтальный погрузчик, потолок должен быть достаточно высоким, чтобы мачта автомобиля могла полностью выдвигаться и безопасно наклонять контейнер для сбора мусора, не затрагивая верхнее освещение или спринклеры пожарной безопасности.
Абсолютно. Мощное промышленное оборудование генерирует значительную кинетическую энергию и вибрацию при измельчении плотных материалов. Они должны быть прочно прикреплены к железобетонному фундаменту с помощью прочных химических или механических анкерных болтов. Бетонная подушка должна соответствовать определенным требованиям к давлению, установленным производителем. Поскольку машина должна быть надежно закреплена болтами, выбранное вами пространство является постоянным обязательством. Позже его невозможно будет легко переместить в соответствии с изменяющейся планировкой объекта.
Хотя оба они уменьшают размер материала, их пространственная площадь значительно различается из-за их механической конструкции. Грануляторы, как правило, выше и компактнее по горизонтали, поскольку для обработки более мелких деталей они используют гравитационную подачу и высокоскоростные роторы. Машины первичного восстановления имеют гораздо большую горизонтальную площадь. В первую очередь это связано с внутренним гидравлическим толкателем, который прижимает сыпучий материал к тихоходному ротору, что требует более длинного шасси машины и более широкого загрузочного отверстия.
Уменьшение промышленных размеров по своей сути является громким, часто превышающим безопасный уровень децибел в зависимости от плотности материала. В ограниченном пространстве шум агрессивно отражается от стен, усиливая акустическую опасность. Если ваше предприятие небольшое, вам необходимо выделить физическое пространство для снижения шума. Это может включать установку звукоизоляционных акустических ограждений непосредственно вокруг машины или возведение тяжелых акустических барьерных стен между технологической зоной и остальной частью завода. Эти барьеры требуют дополнительной площади и должны быть учтены при первоначальной планировке.
Минимальная ширина прохода полностью зависит от вашего погрузочно-разгрузочного оборудования. Для стандартного промышленного вилочного погрузчика, перевозящего большие контейнеры, обычно требуется ширина прохода не менее трех-четырех метров. Это позволяет оператору двигаться вперед, поднимать бункер на высоту бункера, выгружать материал и безопасно двигаться задним ходом. Если на вашем предприятии используются автомобили с автоматическим управлением или специализированные фронтальные погрузчики, вам необходимо ознакомиться со спецификациями радиуса поворота именно этих транспортных средств и добавить дополнительный буфер безопасности размером не менее одного метра.
Тип материала кардинально меняет способ использования пространства. Для жестких и громоздких материалов, таких как пластиковые трубы или деревянные поддоны, требуются более длинные подающие конвейеры и более широкие бункеры, чтобы предотвратить застревание, что увеличивает горизонтальную зону обслуживания. И наоборот, обработка гибких материалов, таких как пленки или текстиль, может потребовать специализированных механизмов принудительной подачи и обширных систем сбора пыли, что увеличивает вертикальную и вспомогательную площадь. Понимание поведения конкретного материала является первым шагом в точном пространственном проектировании.
