Автоматизация линии по переработке пластика от подачи до гранулирования

Предприятия по переработке отходов, использующие ручную обработку материалов и разрозненные этапы обработки, в конечном итоге достигли жесткого операционного потолка. Непостоянная пропускная способность, высокая зависимость от рабочей силы и переменное качество продукции создают серьезные узкие места, препятствующие масштабированию. Когда операторы вручную перемещают материалы между измельчением, промывкой и экструзией, весь рабочий процесс страдает от закупорки материала, нестабильной скорости подачи и плохого контроля влажности. Эта неэффективность напрямую снижает конечную ценность пеллет и снижает общую эффективность оборудования.

Преодоление этих узких мест требует стратегического отхода от изолированного оборудования. Внедрение комплексной автоматизации линии по переработке пластика является необходимостью для масштабирования операций, обеспечения строгого соблюдения требований к использованию смол после потребления и достижения непрерывного высокопроизводительного производства. Синхронизируя данные и потоки материалов на каждом этапе, предприятия исключают человеческие ошибки, стабилизируют условия обработки и стабильно производят переработанный пластик премиум-класса.

Ключевые выводы

• Интеграция является основным драйвером рентабельности инвестиций: настоящая автоматизация требует бесперебойного потока данных и материалов между этапами подачи, промывки и гранулирования, а не только отдельных автоматизированных машин.
• Стабильная подача определяет качество гранул: автоматическое дозирование и интеллектуальные системы подачи предотвращают всплески экструдера и деградацию материала.
• Одностадийная или многоэтапная обработка. Согласование архитектуры линии (например, интегрированных систем резки и уплотнения) с типами сырья (например, гибкими полипропиленовыми ткаными мешками или жесткими пластиками) имеет решающее значение для эффективности системы.
• Выбор поставщика требует тщательного инженерного анализа: выбор способного производителя линий для мойки пластика и системного интегратора более важен, чем сравнение затрат на отдельное оборудование.

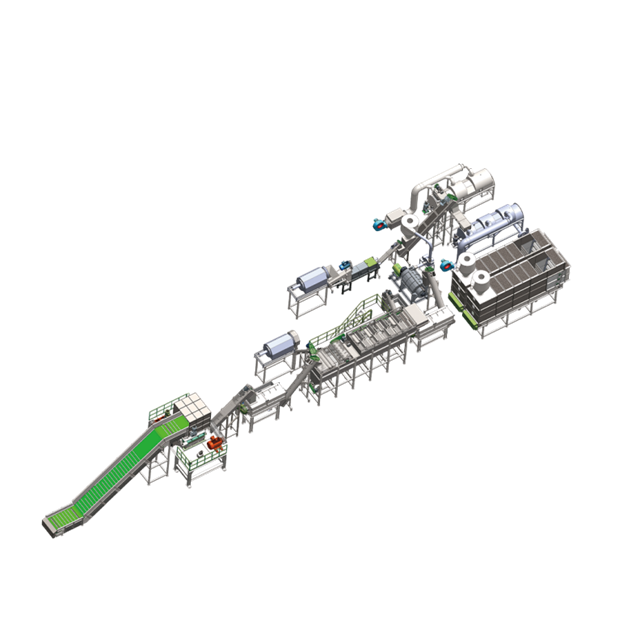

• Цифровое проектирование сводит к минимуму физические узкие места: использование 3D-моделирования и моделирования потоков материалов перед закупкой предотвращает ошибки физического размещения и связи с ПЛК.
• Готовность объекта не подлежит обсуждению: успешная реализация требует тщательной оценки энергетической инфраструктуры, мощности водоочистки и площади помещений.

Экономическое обоснование автоматизации линий по переработке пластика

Определение критериев успеха

Оценка успеха автоматизированного объекта требует установления четких базовых показателей. Операторы должны измерять тонны в час, потребление энергии на переработанный килограмм и постоянство индекса текучести расплава окатышей. Отслеживание этих показателей показывает истинное эксплуатационное состояние предприятия. Полностью синхронизированная линия снижает скачки энергопотребления, поддерживая постоянную нагрузку двигателя, гарантируя, что экструдер работает в оптимальном тепловом окне. Эта стабильность напрямую приводит к более высокому качеству продукции и снижению затрат на обработку единицы продукции.

Руководителям предприятий необходимо учитывать удельное энергопотребление. На линиях с ручным управлением часто наблюдаются резкие скачки тока, когда оператор сбрасывает в бункер большую партию тяжелого измельченного материала. Автоматическое дозирование сглаживает эту кривую. Частота вращения шнека экструдера остается постоянной, зонам нагрева цилиндра не приходится бороться с внезапными притоками холодного материала, а давление расплава на фильерной головке остается постоянным. Эта механическая гармония продлевает срок службы упорных подшипников и компонентов коробки передач.

Пропускная способность и трудовые зависимости

Ручная сортировка и подача приводят к скрытым затратам, которые выходят далеко за пределы почасовой оплаты труда. Человеческая ошибка приводит к нестабильной скорости подачи, что приводит к перенапряжению или простою экструдеров, что в конечном итоге приводит к повреждению оборудования и приводит к незапланированным простоям. Кроме того, ручное вмешательство в работу тяжелых измельчителей и высокотемпературных экструдеров создает серьезные проблемы с безопасностью. Автоматизация этих пунктов передачи материала позволяет операторам покинуть опасные зоны, гарантируя при этом непрерывный оптимизированный поток пластикового лома в перерабатывающее оборудование.

Подумайте о физических потерях, связанных с перемещением влажных, промытых хлопьев из фрикционной шайбы в бункер экструдера. Движение вилочных погрузчиков, обработка супермешков и ручная выгрузка создают хаос в заводских цехах. Автоматизированные системы пневмотранспорта или закрытые винтовые конвейеры перемещают этот материал бесшумно и эффективно. Одно только сокращение движения вилочных погрузчиков снижает количество аварий и освобождает пространство для лучшего доступа для технического обслуживания.

Гарантия качества и рыночная стоимость

Автоматизированная непрерывная обработка сводит к минимуму термическую деградацию и загрязнение. Когда материал перемещается непосредственно от мойки к экструзии, не задерживаясь в бункерах, он сохраняет свои физические свойства. Точный контроль температуры и автоматическая дегазация предотвращают разрушение полимерных цепей. Переработчики, производящие высококачественные незагрязненные бытовые смолы, устанавливают на рынке более высокие цены, поскольку производители требуют надежных и высококачественных переработанных материалов для своей продукции.

Стабильность индекса текучести расплава является главным испытанием линии по переработке отходов. Если MFI колеблется, производители литья под давлением не смогут использовать гранулы без корректировки параметров своей машины. Автоматизированные линии используют обратную связь с обратной связью от датчиков давления расплава для регулировки скорости подающего шнека. Если давление падает, питатель ускоряется. Это гарантирует, что гранулы, выходящие из водокольцерезной машины, имеют однородную плотность и размер.

Основные этапы архитектуры автоматизированной обработки

Интеллектуальная подача и обработка материалов

Переход от ручной загрузки к автоматизированным конвейерам, силосам и интеллектуальным бункерам фундаментально меняет эффективность предприятия. Системы объемного дозирования измеряют материал по объему, а гравиметрические системы взвешивают материал, обеспечивая превосходную точность для поддержания стабильной скорости подачи. Для сложных материалов с низкой объемной плотностью, таких как рыхлые сельскохозяйственные пленки, полипропиленовые тканые мешки и бытовые отходы, специальная автоматизация принудительной подачи предотвращает закупорку бункера и гарантирует, что шнек экструдера остается полностью упакованным.

Гравиметрические дозаторы используют тензодатчики для постоянного измерения веса материала, поступающего в экструдер. ПЛК рассчитывает потерю веса с течением времени и регулирует частоту вращения дозирующего шнека в соответствии с точным заданным значением. Это обязательно при смешивании различных материалов, например, при добавлении определенного процента наполнителя из карбоната кальция или цветовой маточной смеси к переработанным хлопьям. Объемные питатели не могут учитывать изменения объемной плотности, а это означает, что партия рыхлой пленки будет подавать гораздо медленнее, чем партия плотного жесткого измельченного материала, что сводит на нет весь процесс экструзии.

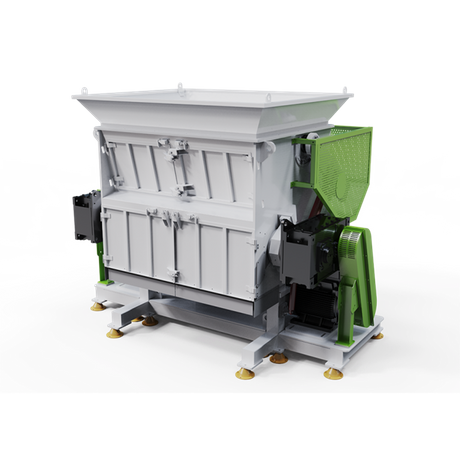

Уменьшение размера и интеграция моделирования потока

Автоматизированные измельчители и дробилки должны синхронизироваться с последующим оборудованием через контуры обратной связи, чувствительные к нагрузке. Если линия мойки или экструдер замедляют работу, измельчитель автоматически регулирует скорость подачи, чтобы предотвратить перегрузку и скопление материала. Использование 3D-имитационного моделирования на этапе проектирования отображает физическую последовательность работы оборудования, обеспечивая выявление и устранение структурных узких мест до того, как будет отрезан первый кусок стали.

Современные измельчители оснащены гидравлическими толкателями, которые прижимают пластиковые тюки к вращающемуся ротору. В автоматизированной установке гидравлическое давление на этот толкатель напрямую связано с силой тока двигателя несущего винта. Если ротор потребляет слишком большой ток, толкатель автоматически втягивается, предотвращая остановку. Эта логика позволяет измельчителю работать на максимальной мощности без срабатывания прерывателей или обрыва приводных ремней.

Линия мойки пластика: трение, сепарация и обезвоживание

Удаление органических загрязнений, этикеток и клея является основной функцией автоматической линии для мойки пластика . Поплавковые резервуары автоматически разделяют материалы в зависимости от плотности, а высокоскоростные фрикционные шайбы агрессивно очищают поверхности от загрязнений. Центробежные обезвоживающие машины необходимы для достижения строгих пороговых значений содержания влаги менее одного-трех процентов перед экструзией. Автоматизированная фильтрация воды и контроль контура рециркуляции в системе значительно сокращают расход пресной воды, делая процесс высокоэффективным.

Фрикционные шайбы работают на высоких оборотах, используя расположенные под углом лопасти, отбивая пластиковые хлопья о сито из нержавеющей стали. Впрыскивается вода, чтобы смыть разрыхленную грязь и бумажную массу. В автоматизированной линии клапаны расхода воды контролируются расходомерами и датчиками мутности. Если вода становится слишком грязной, система автоматически удаляет грязную воду и подает чистую подпиточную воду. Это предотвращает повторное загрязнение хлопьев грязной промывной водой.

Обезвоживание не менее важно. Если в экструдер попадают влажные хлопья, влага превращается в пар, вызывая вспенивание на фильерной головке и образование полых, хрупких гранул. Автоматические центробежные сушилки вращают хлопья на высоких скоростях, вытесняя воду через сито. Для гибких пленок, которые стойко удерживают поверхностную воду, часто используются механические отжимные сушилки. В этих машинах используется сверхмощный шнек для физического сжатия пленки, выдавливания воды перед измельчением высушенной пленки на плотные агломераты, готовые к экструзии.

Система гранулирования пластика: экструзия, дегазация и резка

Автоматизированная система гранулирования пластика основана на непрерывной фильтрации расплава с использованием сменщиков сит, которые работают без остановки производства. Вакуумная дегазация удаляет летучие вещества и влагу, предотвращая образование пустот в готовых гранулах. В зависимости от материала операторы выбирают между автоматической водокольцевой резкой на лицевой поверхности матрицы, гранулированием стренги или гранулированием под водой. Режущие головки с автоматической регулировкой скорости динамически регулируют частоту вращения лезвия в зависимости от давления потока расплава, чтобы обеспечить равномерную геометрию гранул и исключить несогласованность.

Фильтрация расплава – это то место, где многие ручные линии не справляются. При переработке бытовых отходов сетчатые фильтры быстро засоряются неплавкими примесями, такими как алюминиевая фольга, дерево или силикон. Ручные устройства смены сит требуют, чтобы оператор остановил экструдер, сбросил давление и заменил сито. Двухпоршневые устройства непрерывной смены сит позволяют заменять одно сито, пока расплав протекает через другое. Полностью автоматизированные системы обратной промывки идут еще дальше, используя небольшое количество отфильтрованного расплава для выталкивания загрязнений обратно за сетку и из выпускного отверстия, что позволяет многократно использовать сетку без вмешательства оператора.

Зоны вакуумной дегазации на цилиндре экструдера вытягивают попавший воздух, влагу и летучие органические соединения (ЛОС). Высокопроизводительные жидкостно-кольцевые вакуумные насосы поддерживают глубокий вакуум. Если вакуум падает, ПЛК выдает сигнал тревоги, указывающий на потенциальную закупорку вентиляционного порта. Поддержание чистоты вентиляционного отверстия является обязательным для производства твердых гранул высокой плотности.

Оценка системной архитектуры: автономные и готовые линии

Одноэтапные интегрированные системы против развязанных многоступенчатых линий

Машины для измельчения, уплотнения, экструдера и гранулирования с прямым соединением представляют собой основную тенденцию в переработке пленок, волокон и отходов полипропиленовой ткани. Эти одноэтапные системы уплотняют след и сохраняют тепло трения, образующееся во время уплотнения, экономя энергию во время экструзии. Напротив, многоступенчатая развязанная схема обеспечивает большую гибкость при переработке сильно загрязненных жестких пластиков, которые требуют тщательной промывки и промежуточного хранения перед гранулированием.

Фреза-уплотнитель действует как массивный фрикционный нагреватель. Вращающиеся лопасти в нижней части барабана уплотнителя измельчают пленку и нагревают ее до температуры чуть ниже точки плавления. Центробежная сила толкает этот уплотненный, предварительно нагретый материал непосредственно в шнек экструдера. Это устраняет необходимость в отдельном агломераторе или принудительном питателе. Логика автоматизации здесь жесткая: температура уплотнителя определяет скорость подачи в барабан, а скорость шнека экструдера определяет скорость выгрузки из уплотнителя. Если эти две переменные не синхронизированы, материал либо расплавится внутри барабана, либо выйдет из строя экструдер.

Модульные обновления (модернизация)

Интеграция новых автоматизированных компонентов, таких как интеллектуальный гравиметрический питатель, в устаревшие линии может обеспечить немедленное повышение производительности. Однако модернизация несет в себе интеграционные риски. Несовпадающие протоколы ПЛК могут привести к сбоям связи между старым и новым оборудованием. Модернизация одной секции часто приводит к смещению узкого места на другую часть линии, а модификация существующего оборудования может привести к аннулированию первоначальных гарантий производителя.

Например, установка устройства непрерывной смены сит высокой производительности к старому экструдеру может показаться быстрой победой. Но если коробка передач и двигатель более старого экструдера не могут справиться с повышенным противодавлением, создаваемым более тонкими фильтрующими сетками, двигатель будет постоянно отключаться при высокой силе тока. Автоматизация требует целостного представления о механических ограничениях каждого компонента цепи.

Автоматизированные Системы Под Ключ

Закупка автоматизированных систем «под ключ» из одного источника обеспечивает унифицированные системы SCADA, централизованные человеко-машинные интерфейсы и синхронизированные приводы двигателей. Этапы окупаемости и ввода в эксплуатацию выполняются значительно быстрее. Унифицированная система гарантирует безупречную связь каждого двигателя, датчика и нагревателя, предоставляя операторам единую панель управления для мониторинга всего предприятия.

Когда один поставщик поставляет измельчитель, линию промывки и гранулятор, протоколы связи (например, Profinet или EtherCAT) являются собственными для всех ПЛК. Экраны HMI используют один и тот же язык дизайна, что значительно упрощает обучение операторов. Если во фрикционной шайбе возникает неисправность, HMI на станции экструдера отображает точный код ошибки, что позволяет оператору решить проблему, не бегая по производственному цеху.

Системы управления и сбора данных

Централизованные ПЛК — это мозг автоматизированной линии. Они обеспечивают мониторинг нагрузки двигателя в режиме реального времени, точный контроль температурной зоны и оповещения о профилактическом обслуживании. Постоянно собирая данные, система может обнаружить аномальную вибрацию подшипника измельчителя или падение давления в головке экструдера, предупреждая операторов о необходимости проведения технического обслуживания до того, как произойдет катастрофический сбой.

Регистрация данных позволяет менеджерам предприятий отслеживать производственные показатели с течением времени. Вы можете получить отчет, показывающий, сколько именно киловатт-часов было израсходовано для производства конкретной партии пеллет, какова была средняя температура плавления и сколько раз работало устройство смены сит. Эти данные имеют неоценимое значение для оптимизации процесса и обеспечения контроля качества требовательным покупателям.

Выбор производителя линий для мойки пластика и партнера по интеграции

Возможности проектирования и настройки

Проверка производителя линии для мойки пластика требует анализа его способности адаптировать схему линии к площади конкретного предприятия и уровням загрязнения исходного материала. Компетентный партнер разработает специальные байпасные контуры для более чистых материалов и надежные этапы фрикционной промывки для сильно загрязненных сельскохозяйственных пленок. Готовые решения редко работают оптимально при различных потоках отходов.

Посмотрите на технические чертежи поставщика. Учитывают ли они доступ для технического обслуживания? Достаточно ли зазора, чтобы вытащить шнек экструдера для очистки? Имеются ли резервуары для воды с наклонным дном и автоматическими шламовыми шнеками для удаления осевшей грязи, или вашим операторам придется выгребать грязь вручную каждые выходные? Эти механические детали отличают опытных производителей от производителей начального уровня.

Тестирование и подтверждение концепции

Покупатели должны потребовать проведения испытаний материалов с использованием их конкретного лома перед заключением контрактов. Переработка сельскохозяйственных пленок с толстым слоем печати ведет себя совершенно иначе, чем переработка жестких корпусов аккумуляторов. Проведение физической проверки концепции подтверждает предлагаемую конфигурацию оборудования, гарантирует достижимость целевой производительности и подтверждает соответствие конечного качества пеллет рыночным стандартам.

Отправьте репрезентативный образец наихудшего материала в испытательный центр производителя. Если ваши тюки содержат 10 % бумажных этикеток и 5 % песка, не отправляйте на пробу чистые, предварительно промытые хлопья. Вам нужно посмотреть, как их фрикционные шайбы обрабатывают бумажную массу и как их экструдер справляется с остаточной влажностью. Осмотрите гранулы, полученные в ходе испытания, на предмет пустот, изменения цвета и однородности размера.

Послепродажная поддержка и наличие запчастей

Надежность поставщиков зависит от строгих соглашений об уровне обслуживания, возможностей удаленной диагностики и региональной доступности критически изнашиваемых деталей. Шнеки экструдера, лезвия измельчителя и фильтрующие сетки требуют регулярной замены. Производитель, который может удаленно войти в ваш ПЛК для устранения неисправностей и отправки запасных частей на месте, сводит к минимуму дорогостоящие незапланированные простои.

Запросите список рекомендуемых запасных частей на этапе закупки. Вам следует хранить в своем собственном инвентаре быстроизнашивающиеся предметы, такие как лезвия торцовой фрезы, ленты нагревателей, термопары и уплотнения устройства смены сеток. Полагаясь на доставку за границу ленты обогревателя стоимостью 50 долларов, вы можете потерять десятки тысяч долларов из-за производственных потерь.

Реалии реализации и снижение рисков

Изменчивость загрязнения материала

Автоматизация не может исправить принципиально плохую сортировку. Если ПВХ или металл попадут на линию по переработке ПЭТ, автоматизированное оборудование все равно будет производить загрязненные гранулы или получать механические повреждения. Предприятия должны осуществлять автоматическую предварительную сортировку в оптическом или ближнем инфракрасном диапазоне, чтобы обеспечить высокую гомогенность материала, поступающего на этапы промывки и экструзии.

Металлодетекторы и магнитные сепараторы обязательны на конвейерных лентах, питающих измельчители и экструдеры. Один-единственный болт может разрушить набор ножей измельчителя или пробить цилиндр экструдера. Автоматические перепускные клапаны, связанные с металлодетекторами, мгновенно сбрасывают загрязненную партию материала с ленты до того, как она достигнет камеры резки.

Площадь объекта и требования к инженерным сетям

Логистические предпосылки определяют успех установки. Помещения должны иметь достаточную высоту потолка для хранения силосов и усиленный пол для поддержки тяжелых экструдеров. Системы фильтрации воды с замкнутым контуром требуют специального места, а стабильность высокого напряжения является обязательной для предотвращения неисправностей двигателя и сброса системы управления во время работы.

Водоочистку часто недооценивают. Моечная линия высокой производительности требует сотни галлонов воды в минуту. Вы не можете просто выбросить это в канализацию. Вам понадобится специализированная станция водоподготовки с установками флотации растворенным воздухом (DAF), станциями дозирования флокулянта и осадочными прессами для очистки воды и рециркуляции ее обратно на линию промывки. Данное оборудование занимает значительную площадь и требует собственных средств автоматизации.

Протоколы обучения и технического обслуживания операторов

Внедрение современного оборудования смещает акцент с ручного труда на техническую работу. Операторы должны перейти от ручных обработчиков к техникам-технологам. Им требуется всестороннее обучение для управления автоматизированными HMI, интерпретации тенденций данных и выполнения профилактического обслуживания сложных компонентов, таких как устройства непрерывной смены сит и экструзионные матрицы.

1. Обучите операторов читать графики тенденций ЧМИ, в частности, силу тока двигателя и давление расплава.
2. Установите строгий ежедневный контрольный список для проверки лезвий резака водяных колец и отверстий в матрице.
3. Внедрите график смазки всех подшипников измельчителей, редукторов конвейеров и упорных подшипников экструдера.
4. Убедитесь, что обслуживающий персонал понимает, как безопасно калибровать датчики веса на гравиметрических питателях.
5. Создайте протокол безопасного устранения застреваний материала в барабане фрезерно-компакторного устройства без риска термических ожогов.

Заключение

Переход от ручных процессов к синхронизированным системам, управляемым данными, устраняет узкие места, стабилизирует качество продукции и обеспечивает соответствие строгим стандартам в отношении смол после потребления. Покупатели должны отдавать предпочтение поставщикам, предлагающим унифицированные системы управления, проверенные испытания материалов и надежную послепродажную поддержку, а не самую низкую первоначальную цену. Переход требует тщательного планирования, тщательной подготовки помещений и готовности обучать свой персонал.

• Проведите комплексный аудит объекта для определения готовности к электроснабжению, воде и пространству для автоматизированного оборудования.
• Рассчитайте текущую стоимость тонны ручной обработки, чтобы определить базовый уровень для измерения рентабельности инвестиций в автоматизацию.
• Запланируйте технические консультации и испытания материалов с производителями, включенными в короткий список, используя ваш конкретный пластиковый лом.
• Инвестируйте в специализированные программы обучения, чтобы повысить квалификацию своих нынешних сотрудников до опытных операторов автоматизированных систем.

Часто задаваемые вопросы

Вопрос: Каков средний срок окупаемости полностью автоматизированной линии по переработке пластика?

Ответ: Период окупаемости инвестиций обычно составляет от 18 до 36 месяцев. Этот срок во многом зависит от местных затрат на рабочую силу, тарифов на электроэнергию и возможности устанавливать более высокие цены на высококачественные и стабильные пеллеты, производимые автоматизированной системой.

Вопрос: Может ли автоматизированная линия для мойки пластика обрабатывать как жесткие пластмассы, так и гибкие пленки?

О: Да, но для этого требуются модульные байпасы или особые конфигурации машины. Гибкие пленки требуют различных методов обезвоживания, таких как центробежные прессы для пленки, тогда как для жестких пластиков обычно используются стандартные центробежные сушилки и системы термической сушки.

Вопрос: Как автоматическая подача повышает эффективность системы гранулирования пластика?

Ответ: Автоматическая подача обеспечивает постоянный поток материала, что предотвращает всплески и остановку экструдера. Это устойчивое состояние снижает выбросы энергии, поддерживает оптимальную температуру плавления и обеспечивает одинаковый размер и качество окатышей.

Вопрос: Каковы требования к коммунальным предприятиям для автоматической линии промывки и гранулирования?

Ответ: Этим системам требуется трехфазное питание промышленного класса с высокой стабильностью, большой объем подачи воды и интегрированные системы очистки сточных вод для эффективного управления процессами рециркуляции и фильтрации с замкнутым контуром.

Вопрос: Чем одноэтапные линии по переработке фрез-компакторов отличаются от традиционных многоступенчатых автоматизированных линий?

Ответ: Одношаговые резательно-компакторные агрегаты объединяют измельчение, уплотнение и гранулирование, занимая меньшую площадь и повышая энергоэффективность за счет сохранения тепла от трения. Они идеально подходят для гибких полипропиленовых тканых материалов и легких пленок, тогда как традиционные системы с развязкой лучше подходят для сильно загрязненных жестких материалов.

Вопрос: Как 3D-моделирование процесса автоматизации линии гранулирования пластика помогает на этапе закупок?

Ответ: Предварительное 3D-моделирование визуализирует потоки конструкционных материалов и обеспечивает оптимальное размещение физического оборудования. Это помогает выявить проблемы с электронными и механическими интерфейсами, предотвращая дорогостоящие ошибки компоновки еще до того, как оборудование будет изготовлено и отправлено.

Вопрос: Можно ли автоматизировать существующую линию ручной переработки отходов?

О: Да, возможна модернизация ПЛК, автоматических конвейеров и интеллектуальных питателей. Однако интеграция старого, не взаимодействующего оборудования может оказаться сложной задачей из-за несовпадающих протоколов, а обновление одной секции часто просто переносит узкое место на другой ручной этап.
