Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-25 Происхождение:Работает
Масштабирование производства пластмасс или операций экструзии приводит к экспоненциальному усложнению обработки материалов. Ручная или децентрализованная подача быстро становится основным препятствием для производительности и качества продукции. Использование нескольких видов сырья на десятках термопластавтоматов приводит к высоким затратам на рабочую силу, повышенному риску перекрестного загрязнения, рассыпанию материала и нестабильному времени сушки. Эти переменные напрямую влияют на качество деталей, что приводит к увеличению количества брака и непредсказуемости производственных циклов.

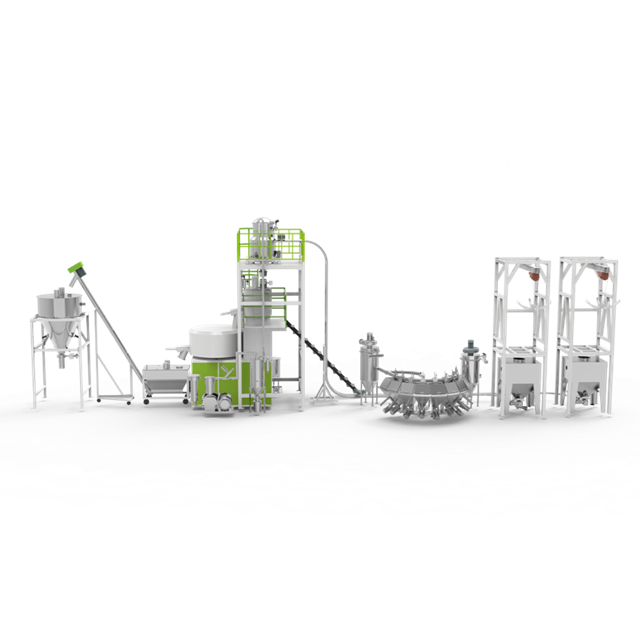

Переход на централизованную систему подачи всего завода объединяет хранение, сушку и распределение материала в единую автоматизированную сеть. Эта модернизация инфраструктуры устраняет физический хаос на производстве, заменяя отдельные загрузочные бункеры и автономные сушилки оптимизированным централизованным подходом. В этом руководстве подробно описаны архитектурные требования, критерии оценки и риски внедрения, связанные с развертыванием централизованной системы на многолинейных объектах.
Менеджеры предприятий должны понимать, как единая система может физически и логически направлять различные полимеры, измельчение и добавки к конкретным машинам без узких мест. Архитектура определяет поток, гарантируя, что нужный материал попадет на нужную машину именно в тот момент, когда он необходим. При крупносерийном производстве полагаться на ручных грузчиков, перемещающих гейлордов по полу, — это верный путь к катастрофе. Централизованная сеть полностью исключает эту переменную.
Для поддержания чистоты материала требуются специальные трубопроводы из нержавеющей стали. Философия проектирования «одна машина, одна труба» гарантирует, что каждая линия литья под давлением или экструзия имеет прямой, незагрязненный путь от источника материала. Это предотвращает смешивание остаточных гранул с первичными смолами во время переналадки. Нержавеющая сталь обеспечивает долговечность, необходимую для того, чтобы противостоять абразивному характеру стеклонаполненных полимеров, обеспечивая при этом гладкую внутреннюю поверхность для уменьшения трения. Использование нержавеющей стали марок 304 или 316 предотвращает разрушение стенок труб, что в противном случае приводит к загрязнению.
Герметичные контуры одинаково важны для предотвращения повторного поглощения влаги и накопления пыли во время транспортировки. После того как гигроскопичные материалы выходят из центральной сушилки, они должны оставаться в контролируемой среде. Система транспортировки с замкнутым контуром использует сухой воздух для транспортировки смолы, обеспечивая стабильную точку росы от сушильного бункера до горловины машины. Это исключает риск расшатывания или структурной слабости готовой отлитой детали. Если для транспортировки используется окружающий растительный воздух, материал немедленно вытягивает влагу из окружающей среды, сводя на нет весь процесс сушки.
Современные производственные предприятия редко используют одну смолу. Автоматизированные коллекторные станции и станции распределения материалов действуют как физические распределительные щиты завода. Операторы могут физически или электронно подключать определенные бункеры с материалами к назначенным машинным линиям. Такая модульность позволяет одной установке одновременно обрабатывать АБС, поликарбонат, ПЭТ и различные виды измельчения в разных зонах. Манифольд должен быть оснащен быстроразъемными фитингами и четкой маркировкой, чтобы предотвратить ошибки оператора при смене материала.
Динамика транспортировки пластиковых гранул и мелких порошков сильно различается. Гранулы относительно легко текут при стандартном вакуумном давлении. Порошки, такие как соединения ПВХ, требуют специальных вакуумных приемников порошка, антиблокировочных мер и современных систем пылеулавливания. Порошки имеют тенденцию слипаться или плотно упаковываться, что требует использования псевдоожижающих подушек или механического перемешивания у источника для поддержания постоянной скорости потока. Если попытаться пропустить порошок через систему, рассчитанную на пеллеты, фильтры тут же засорятся, а вакуумные насосы заглохнут.
Интеграция пропорциональных клапанов позволяет точно смешивать первичные материалы, маточную смесь и измельчать непосредственно в горловине машины. Эти клапаны попеременно переключаются между двумя источниками материала в зависимости от запрограммированного соотношения, гарантируя, что однородная смесь поступает в подающий шнек, не требуя отдельного этапа автономного смешивания. Такое поточное смешивание сокращает количество операций по обработке материала и обеспечивает постоянный цвет и физические свойства готового продукта.
На крупных предприятиях производство часто разделяется на отдельные помещения, камеры или физические зоны завода в зависимости от требований к чистым помещениям или производственным линиям. Центральные системы кормления обеспечивают перекрестное сообщение и транспортировку сырья через эти границы. Центральный блок управления контролирует спрос во всех зонах, определяя последовательность работы вакуумных насосов для обслуживания машин в зависимости от приоритета и расстояния. Для этого требуется надежная промышленная сеть, обычно использующая Ethernet/IP или Profinet, для обеспечения целостности сигнала на больших расстояниях.
Прокладка трубопроводов через структурные перегородки и через изолированные производственные отсеки создает проблемы с поддержанием давления и постоянства подачи. Инженеры должны рассчитать общую эквивалентную длину трубы с учетом вертикальных подъемов и горизонтальных участков. На большие расстояния требуются стратегически расположенные насосные станции или вакуумные насосы большей мощности, чтобы обеспечить сохранение достаточной скорости материала без разложения и образования чрезмерной пыли. Каждое колено под углом 90 градусов увеличивает эквивалентную длину участка, поэтому прокладка должна быть как можно более прямой.
Центральные вакуумные насосы создают отрицательное давление, необходимое для транспортировки пластиковых гранул и порошков по сети трубопроводов. Вместо того, чтобы выталкивать материал, система тянет его, что сводит к минимуму риск утечки материала в окружающую среду предприятия. Мощные объемные воздуходувки или воздуходувки с боковыми каналами обеспечивают необходимый поток воздуха и глубину вакуума. Воздуходувки типа Рутса обычно предпочитаются при работе на больших расстояниях и при работе с тяжелыми материалами из-за их способности постоянно создавать глубокий вакуум.
Система определяет приоритетность графиков подачи на основе датчиков уровня в бункерах, работающих в режиме реального времени, на более чем 36 термопластавтоматах. Когда датчик обнаруживает низкий уровень материала, он отправляет сигнал в центральный ПЛК. Логика автоматического распределения ставит запрос в очередь, открывает соответствующий клапан материала, активирует вакуумный насос и наполняет ресивер. Такой непрерывный мониторинг предотвращает голодание оборудования и обеспечивает бесперебойность производственных циклов. Логика должна учитывать время продувки и циклы очистки фильтра для поддержания общей эффективности системы.
Определение показателей производительности, определяющих, будет ли централизованная система кормления соответствовать текущим и будущим производственным целям, требует выхода за рамки базовых спецификаций. Инженеры завода должны оценить производительность, контроль загрязнения и потребление энергии. Плохо спроектированная система захлебнется при пиковой нагрузке, что приведет к массовым простоям оборудования.
Соотношение между размером вакуумного двигателя, диаметром трубы и максимальным расстоянием транспортировки определяет физические ограничения системы. Трубы меньшего размера создают узкие места, а трубы большего размера уменьшают скорость воздуха, в результате чего материал выпадает из воздушного потока и закупоривает линию. Инженеры должны рассчитать необходимый объем воздуха и перепад давления для самой продолжительной и сложной эксплуатации объекта. Распространенной ошибкой является выбор системы для средней пропускной способности, а не для пиковой нагрузки.
Установление базовых показателей для расчета требуемой пропускной способности линии в кг/час предотвращает голодание машины. Вы должны оценить максимальный размер порции и время цикла каждой машины для литья под давлением. Система транспортировки должна доставлять материал быстрее, чем машина его потребляет, с учетом времени, необходимого для циклов очистки линии и фильтра. Если машине требуется производительность 500 кг/ч, то обслуживающая ее конвейерная линия в идеале должна быть рассчитана как минимум на 650 кг/ч, чтобы обеспечить запас прочности.
Автоматическая очистка линии или функции очистки являются обязательными после каждого цикла транспортировки. Как только вакуумный ресивер заполняется, на источнике материала открывается продувочный клапан, позволяя чистому воздуху вытеснить оставшиеся гранулы из трубопровода в ресивер. Это гарантирует, что труба полностью опустошится до того, как следующий тип материала будет транспортирован через общий сегмент коллектора. Без этой функции остатки гранул будут смешиваться со следующей партией, что приведет к немедленному ухудшению качества.
Централизованные устройства сбора и фильтрации пыли сохраняют целостность материала и защищают вакуумные насосы. Когда гранулы сталкиваются со стенками трубы, они образуют пыль и «волосы ангела» (длинные пряди расплавленного пластика). Центральные фильтры улавливают эти частицы до того, как они достигнут воздуходувки. Регулярные автоматические циклы продувки очищают картриджи фильтров, поддерживая оптимальный поток воздуха и предотвращая перекрестное загрязнение пылью между различными партиями смолы. Высокоэффективные циклонные сепараторы часто устанавливаются перед основными фильтрами для отделения тяжелых пылевых нагрузок.
Сравнение энергопотребления децентрализованных индивидуальных погрузчиков с централизованной вакуумной системой с частотно-регулируемым приводом (VFD) показывает значительную экономию. Отдельные погрузчики работают постоянно, потребляя пиковую силу тока при каждом запуске. Централизованная система использует частотно-регулируемые приводы для регулировки скорости двигателя в зависимости от спроса в реальном времени. Если материал требуется только трем машинам, насос снижается, потребляя лишь небольшую часть мощности. Именно динамическое масштабирование обеспечивает реальную операционную экономию.
Централизованные системы также снижают температуру окружающей среды и шум в производственных цехах. Перемещение вакуумных воздуходувок и осушителей в специальное подсобное помещение снижает нагрузку на систему отопления, вентиляции и кондиционирования завода. Это повышает комфорт оператора и создает более безопасную и тихую рабочую среду. Воздуходувки выделяют значительное количество тепла и шума; изоляция их за акустическими кожухами или в отдельных помещениях является стандартной практикой при проектировании современных объектов.
| Эксплуатационная метрика | Децентрализованные индивидуальные погрузчики | Централизованная система подачи |
|---|---|---|
| Энергопотребление | Высокий (постоянно работает несколько небольших двигателей) | Низкий (центральные насосы с ЧРП оптимизируют мощность) |
| Использование площади пола | Беспорядок (мешки с материалами и сушилки на каждой машине) | Оптимизировано (хранение и сушка перенесены в подсобное помещение) |
| Нагрузка на техническое обслуживание | Трудоёмкий (обслуживание десятков отдельных фильтров) | Оптимизированный (централизованные блоки фильтров и насосы) |
| Уровни окружающего шума | Высокий уровень окружающего шума в производственном цехе | Тихий производственный цех (Насосы изолированы в подсобных помещениях) |
| Риск разлива материала | Высокий (Ручная загрузка на каждую машину) | Практически ноль (герметичная вакуумная транспортировка) |
Разбивка конкретных технологических компонентов отличает установки начального уровня от систем корпоративного уровня. Архитектура управления и механизмы безопасности определяют надежность всей установки. Вы не можете позволить себе систему управления, которая дает сбой или не может точно сообщать об ошибках датчиков.
Централизованные интерфейсы с сенсорным экраном (HMI) обеспечивают диагностику в реальном времени и сигналы тревоги о неисправностях. Операторы могут просматривать состояние каждой машины, вакуумного насоса и бункера с материалом из одного места. На визуальных блок-схемах показаны активные маршруты транспортировки, что позволяет сразу же выявить засоры или неисправности датчиков. HMI должен обеспечивать многоуровневую защиту паролем, чтобы предотвратить изменение неавторизованным персоналом параметров транспортировки или времени продувки.
Возможности интеграции с существующим программным обеспечением ERP или MES позволяют точно отслеживать расход материалов. Центральная система подачи может точно сообщить, сколько килограммов смолы было доставлено по конкретному заказу. Эти данные улучшают управление запасами, уменьшают усадку материала и обеспечивают точный расчет стоимости детали. Жесткое подключение ПЛК к сети предприятия позволяет осуществлять удаленный мониторинг инженерными группами за пределами площадки.
Критически важные для безопасности функции защиты предотвращают катастрофические сбои оборудования. Защита от вакуумной перегрузки контролирует перепад давления на вентиляторе; если линия забивается, открывается предохранительный клапан, чтобы предотвратить перегорание двигателя. Отключение двигателя при высокой температуре и сигнализация о нехватке материала обеспечивают раннее предупреждение до остановки производства. Эти аппаратные средства защиты должны быть встроены, а не просто запрограммированы в программном обеспечении, чтобы обеспечить безотказную работу.
Усовершенствованные системы изолируют неисправности на отдельных линиях, чтобы гарантировать, что локальный сбой не приведет к полному отключению системы. Если на машине 5 выходит из строя датчик, ПЛК обходит этот конкретный узел, позволяя остальным из 35 машин продолжать получать материал. Такая отказоустойчивость важна для крупносерийных производственных сред. Один неисправный датчик никогда не должен вывести из строя весь производственный цех.
Централизация осушителей и направление предварительно высушенного материала непосредственно в бункеры с замкнутым контуром обеспечивает огромные эксплуатационные преимущества. Вместо обслуживания 20 небольших сушилок бригады технического обслуживания обслуживают одну или две большие центральные сушилки. Процесс сушки становится более стабильным благодаря использованию технологии двухбашенного или сотового ротора для поддержания постоянной точки росы -40°C. Центральные сушилки также обеспечивают лучшую рекуперацию тепла, что еще больше снижает потребление энергии.
Такая интеграция предотвращает дефекты, связанные с влажностью, в чувствительных технических смолах, таких как нейлон, ПЭТ и поликарбонат. Расплывы, пустоты и потеря прочности на разрыв возникают, когда влага внутри инжекционного цилиндра превращается в пар. Транспортировка сухим воздухом гарантирует, что смола не впитывает влагу из окружающей среды во время пути от сушилки к машине. Сам транспортирующий воздух перед подачей в линию подачи материала проходит через слой осушителя.
Центральная система кормления должна быть по-настоящему модульной. На предприятиях должна быть возможность добавлять вакуумные ресиверы и патрубки без капитального ремонта центрального коллектора или перепрограммирования всего ПЛК. Стандартизированные трубопроводные фитинги и готовые к использованию узлы связи позволяют внутренним группам технического обслуживания подключать новые машины за выходные. Программное обеспечение должно быть предварительно настроено для работы с дополнительными узлами без обращения в сервисную службу производителя.
Оценка финансовых последствий увеличения размера первоначального вакуумного насоса для обеспечения будущей производительности является важным шагом планирования. Установка более крупного вентилятора и основной магистральной линии во время первоначальной сборки требует немного более высоких первоначальных инвестиций, но позволяет сэкономить десятки тысяч долларов при добавлении линий с 20 по 36 в дальнейшем. Модернизация более крупной магистральной магистрали в дальнейшем потребует значительных простоев и структурных переработок.
Решение практических проблем и скрытых затрат, связанных с установкой общезаводской системы, обеспечивает плавный переход. Плохое планирование на этапе макетирования приводит к хроническим проблемам с транспортировкой. Вы должны учитывать физические реалии конструкции здания и эксплуатационные реалии производственного графика.
Сложная прокладка труб сопряжена со значительными рисками. Чрезмерные изгибы на 90 градусов вызывают перепады давления и повышают вероятность разрушения материала. Когда гранулы врезаются в узкие углы на высоких скоростях, они разбиваются или размазываются, образуя ангельские волосы и пыль. Инженеры должны использовать изгибы с большим радиусом и минимизировать вертикальные подъемы, где это возможно. Отводы со стеклянным покрытием или специальные износостойкие колена следует устанавливать в местах с высоким уровнем абразивного износа, чтобы предотвратить выбросы труб.
Структурные оценки необходимы для потолочных эстакад для труб, проходов в стенах между различными камерами и размещения центрального силоса. Полностью загруженная сеть труб из нержавеющей стали имеет значительный вес. Фермы крыши должны выдерживать висячую нагрузку, а колонковое бурение через брандмауэры требует надлежащего уплотнения для обеспечения соответствия строительным нормам. Подвесы для труб Unistrut и тяжелых труб должны быть расположены правильно, чтобы предотвратить провисание, которое может привести к скоплению материала и блокированию линии.
Стратегии поэтапной установки поддерживают частичное производство во время перехода. Подрядчики обычно устанавливают центральные силосы, вакуумные насосы и основные воздушные магистральные линии, пока станция работает в обычном режиме. Последние линии подачи к отдельным машинам подключаются во время плановых простоев на выходных или во время планового технического обслуживания. Чтобы выполнить это плавно, выполните следующие конкретные шаги:
Перед полной передачей системы необходимы тщательные этапы тестирования и ввода в эксплуатацию. Технические специалисты должны проверить целостность вакуума каждого соединения труб, откалибровать датчики уровня в бункере и проверить время очистки линии. Запуск системы с переизмельченным или промывочным составом сначала помогает выявить любые препятствия в сети трубопроводов, прежде чем вводить дорогие первичные смолы.
Установление реалистичных графиков профилактического обслуживания позволяет системе работать с максимальной эффективностью. Вакуумные фильтры требуют еженедельного осмотра и чистки, чтобы предотвратить ограничение воздушного потока. Поворотные клапаны в основании силосов нуждаются в периодической смазке, а емкостные датчики уровня требуют калибровки, чтобы предотвратить переполнение или истощение. Игнорирование обслуживания фильтра является основной причиной преждевременного выхода из строя вентилятора.
Устранение риска единой точки отказа в централизованных установках требует резервных вакуумных насосов. Стандартная многолинейная архитектура включает как минимум один резервный вентилятор. Если основной насос требует обслуживания или выходит из строя, ПЛК автоматически переключается на резервный блок, обеспечивая отсутствие перерывов в работе производственного цеха. Эта избыточность не подлежит обсуждению для объектов, работающих круглосуточно и без выходных.
Критерии проверки поставщиков гарантируют, что они предоставят технически обоснованное, индивидуально разработанное решение. Партнерство с проверенным производителем систем централизованного кормления обеспечивает долгосрочный успех модернизации инфраструктуры. Не принимайте готовые проекты для сложных планировок предприятий.
Оцените способность производителя провести комплексный аудит объекта и предоставить моделирование маршрутизации в 3D CAD. Они не должны предлагать универсальный продукт из каталога. Поставщик должен проанализировать ваш конкретный план этажа, высоту потолков и расположение оборудования, чтобы спроектировать оптимизированный маршрут трубопровода, который сводит к минимуму потери давления. 3D-модель позволит выявить столкновения с существующими системами отопления, вентиляции и кондиционирования, электрическими лотками или крановыми рельсами.
Проверьте свой опыт работы с конкретными типами материалов. Транспортировка стандартных гранул ПЭТ требует иных технологий, чем транспортировка абразивного стеклонаполненного нейлона или когезионного порошка ПВХ. Производитель должен указать правильную толщину стенки трубы, фильтрующий материал и геометрию ресивера на основе вашей точной матрицы материалов. Попросите привести конкретные примеры того, как они перемещают материалы с высокой объемной плотностью на большие расстояния.
Определите важность местных специалистов по обслуживанию, возможностей удаленного устранения неполадок ПЛК и гарантированной доступности запасных частей. Когда центральная система выходит из строя, останавливается весь завод. Поставщик должен предлагать безопасный удаленный доступ к HMI для мгновенной диагностики ошибок программного обеспечения. Им также следует иметь надежный запас запасных клапанов, датчиков и фильтрующих картриджей. Система хороша настолько, насколько хороша сеть поддержки, стоящая за ней.
Требуйте документированных тематических исследований или посещений объектов, демонстрирующих успешное развертывание с поддержкой более 36 машин и сложных матриц материалов. Попросите рекомендации от предприятий с аналогичными требованиями к пропускной способности. Непосредственное общение с другими руководителями предприятий дает полную информацию о качестве установки поставщика, надежности программного обеспечения и оперативности реагирования в чрезвычайных ситуациях. Пройдитесь по справочному объекту и найдите скопления пыли или временные исправления — это красные флажки.
Централизованная сеть обработки материалов — это обязательная модернизация инфраструктуры для производителей пластмасс, которые масштабируют свою деятельность за пределы 10–15 машин или управляют очень сложной сменой материалов. Оно обеспечивает быстрые эксплуатационные улучшения за счет значительного сокращения трудозатрат, оптимизации энергосбережения и строгой экономии материалов. Физическое удаление погрузочно-разгрузочных работ с производственного цеха коренным образом меняет чистоту и эффективность предприятия.
При выборе поставщиков основывайтесь на их доказанной способности создавать расширяемые архитектуры по принципу «одна машина — один канал». Отдавайте приоритет производителям, которые предоставляют надежные встроенные функции защиты и обеспечивают четкую прозрачность расчетов падения давления и динамики воздушного потока.
О: Усовершенствованные системы могут комфортно поддерживать более 36 машин. Точное количество ограничено только производительностью вакуумного насоса, физической компоновкой конструкции коллектора и вычислительной мощностью архитектуры управляющего программного обеспечения.
А: Да. Системы обрабатывают более 10 материалов одновременно без перекрестного загрязнения благодаря использованию выделенных трубопроводов, автоматизированных станций распределения материалов и строгих функций очистки линий после каждого цикла транспортировки.
Ответ: Гранулы плавно транспортируются через стандартные вакуумные установки. Мелкие порошки требуют специальной фильтрации пыли, труб большего диаметра для снижения скорости и специальной конструкции приемника для предотвращения набивки, закупоривания и засорения фильтра.
Ответ: Это предотвращает перекрестное загрязнение благодаря конструкции «одна машина, одна труба», гарантируя, что материалы не будут передаваться по общим транспортным линиям. Кроме того, автоматические продувочные клапаны удаляют все остатки пеллет из общих сегментов коллектора перед сменой материалов.
О: Плановое техническое обслуживание включает проверку и очистку центральных вакуумных фильтров, проверку износа поворотных клапанов, калибровку емкостных датчиков уровня и обеспечение герметичности всех гибких шланговых соединений.
A: Пропорциональные клапаны расположены в горловине машины и попеременно работают между двумя линиями подачи материала. ПЛК контролирует время переключения клапанов для достижения точной и однородной смеси непосредственно перед пластификацией.
